Empalmar conductores o añadir conductores a empalmes

Para visualizar la mejor ubicación del empalme en el arnés, inserte el empalme en los conductores antes de redefinir el empalme en el segmento.

1. En el navegador o la ventana gráfica, designe el empalme, pulse con el botón derecho del ratón y, en el menú contextual, seleccione Empalmar conductor.

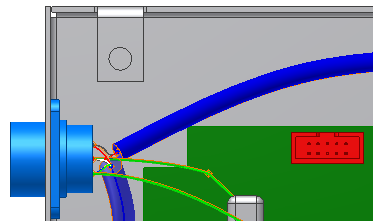

2. Pulse Conductor 2, el conductor que desea empalmar.

   El conductor se divide y añade al navegador con el nombre exclusivo, Conductor 2_1.


3. Pulse Conductor 3 con el botón derecho del ratón y, en el menú contextual, seleccione Empalmar.
4. Pulse el empalme.

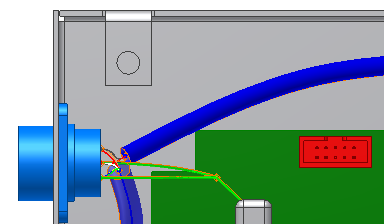

5. En el cuadro de diálogo de confirmación, pulse Aceptar para eliminar los conductores redundantes.

   Los conductores redundantes (conductores que comparten un punto común cuando se empalman) se suprimen.

   Nota: Los conductores redundantes se eliminan únicamente al empalmar conductores de forma manual. Si importa conductores o emplea Crear conductor o Editar conductor para colocarlos en empalmes, no elimina los empalmes redundantes.
