A continuación, se añade una unión entre la leva y la válvula.
- Pulse
Insertar unión
- Seleccione Contacto 2D en el menú desplegable.

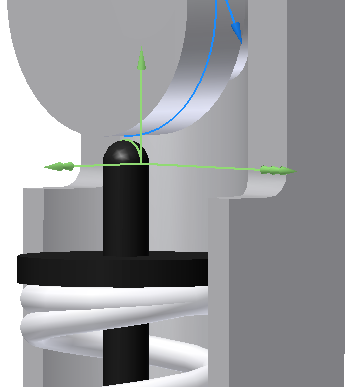

- Seleccione el contorno de boceto en el lóbulo de la leva, tal como se muestra.
- Seleccione el contorno de boceto en la parte superior de la boquilla de la válvula, tal como se muestra.
Nota: Asegúrese de seleccionar el boceto y no la geometría que lo rodea. Para seleccionar el contorno, puede que sea necesario ampliar la vista o usar la herramienta Seleccionar otro. - Pulse Aceptar.
La unión de contacto se crea y se añade al grupo Uniones de contacto que se acaba de añadir en el navegador.
