Las vistas de ráster permiten revisar un dibujo o crear anotaciones de dibujo antes de que finalice el cálculo preciso de las vistas de dibujo.
 |

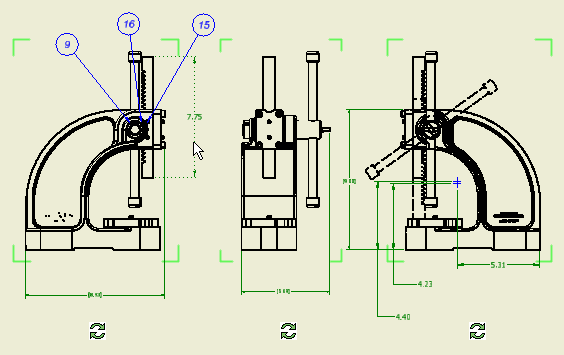

Las vistas de ráster se marcan con glifos de esquina verdes en la ventana gráfica y con un icono especial en el navegador. Coloque el cursor sobre un icono de vista de ráster para mostrar una información de herramientas que muestra el progreso del cálculo preciso. |
Durante el cálculo de las coordenadas, puede anotar las vistas de ráster. Por ejemplo, puede:
- Añadir cotas
- Añadir símbolos o notas
- Añadir tablas
- Crear referencias numéricas
- Creación de una lista de piezas
- Crear vistas proyectadas u otras vistas de dibujo
Mostrar cómo trabajar con vistas de ráster
Operaciones no disponibles para las vistas de ráster
| Ejes automáticos | No se pueden crear para las vistas de ráster. |
| Referencia numérica automática | El comando no se puede utilizar para las vistas de ráster. |
| Operaciones de modelo | No se pueden seleccionar como aristas en las vistas de ráster. |
Operaciones que funcionan de forma distinta en las vistas de ráster
| Aristas tangentes del modelo | Siempre se muestran en las vistas de ráster. No se pueden editar sus propiedades ni su visibilidad. |
| Aristas de intersección | Nunca se muestran en las vistas de ráster. |
| Piezas de referencia | La geometría asociada puede estar incompleta en las vistas de ráster. |
| Tablas de agujeros | Las opciones Vista y Operación no están disponibles para las vistas de ráster. |
| Anotaciones de rosca | Las operaciones de rosca no se muestran en las vistas de ráster. Las notas de rosca nuevas o existentes se asocian a las operaciones de rosca tras lograr la precisión de las vistas. |
| Imprimir | Si un dibujo contiene vistas de ráster, puede imprimir la vista actual, esperar hasta que todas las vistas sean precisas o cancelar la impresión. Consejo: No se recomienda la impresión de las vistas de ráster, ya que la geometría de las vistas de ráster impresas puede diferir de la de las vistas precisas.
|
| Exportar a PDF, DWF, DXF o DWG de AutoCAD | No se puede finalizar con un dibujo con vistas de ráster. Si hay un cálculo de vista en curso, aparecerá una barra de progreso. Puede esperar a que finalice el cálculo o cancelar la exportación. |
| Guardar y cerrar | Los dibujos que contienen las vistas de ráster se pueden guardar y cerrar. Al volver a abrirlas, las vistas de ráster se vuelven a calcular automáticamente como precisas. |
Cálculo de vistas de dibujo
Las vistas de dibujo son objetos de cálculos precisos en segundo plano. Se ejecuta un proceso independiente para cada vista de ráster hasta que finaliza el cálculo de la vista en cuestión.
Las vistas de ráster se convierten automáticamente en precisas en cuanto finaliza el cálculo. Las geometrías de vistas precisas y los glifos verdes de las esquinas desaparecen de la ventana gráfica. El icono de vista de ráster se reemplaza con un icono de vista de dibujo normal en el navegador.
Las vistas de dibujo precisas usan información del modelo. Si el modelo no está disponible o el dibujo está en modo aplazado, el cálculo se pospone y las vistas de ráster no pasan a ser precisas.
