Anulación de enrutamiento de cables

Anule el enrutamiento de un cable. Se anula el enrutamiento de todos los conductores de cable asociados al mismo cable a la vez.

1. Active Harness Assembly2.
2. En la cinta de opciones, pulse la ficha Cable y arnés grupo Enrutamiento Anular enrutamiento .
3. Compruebe que las casillas de verificación Todos los conductores y Todos los segmentos estén desactivadas.

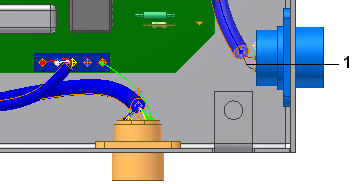

4. Compruebe que el botón Conductores esté seleccionado y, en la ventana gráfica, seleccione el conductor de cable negro (1) como conductor de cable cuyo enrutamiento va a anular.

   El conductor de cable se indica con la etiqueta Cable1:1 en el navegador.


5. Pulse el botón Segmentos y, en la ventana gráfica, pulse el segmento situado entre los dos conectores de color azul (piezas 360575:1 y 360575:2).
6. Pulse Aceptar.

   Los dos conductores del cable vuelven a su estado sin enrutamiento.
