Por último, vamos a recortar los apoyos para que se ajusten a los miembros de estructura vertical.

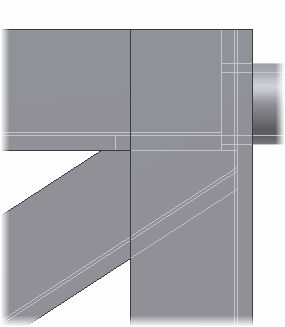

- Desactive la Visibilidad de frame_generator_hybrid:1 y oriente la vista del modelo como se muestra.
- En la cinta de opciones, pulse
ficha Diseño
panel Estructura
Recortar/Alargar
. - Seleccione las abrazaderas angulares.
- Pulse el botón Cara y, a continuación, seleccione la cara de corte.
- Pulse Aplicar.
- Seleccione las abrazaderas angulares de nuevo.
- Pulse el comando Cara.
- Seleccione la cara de corte.
- Pulse Aplicar.
- Si lo desea, puede repetir este procedimiento para el otro extremo de las abrazaderas.
