A continuación vamos a añadir abrazaderas angulares.

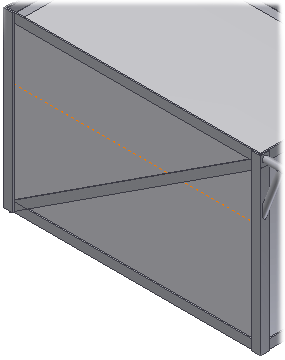

- Oriente la vista del modelo como se muestra.
- En la cinta de opciones, pulse la ficha Diseño
grupo Estructura Insertar estructura
. - Seleccione DIN 59 370 S Ángulo de acero en el menú Familia.
- Seleccione S 35 x 5 en el menú Tamaño.
- Seleccione la opción Insertar miembros entre puntos.
- Seleccione el punto inicial. Este punto es el vértice de la esquina del modo esquemático.
- Seleccione el punto final.
- Establezca el indicador Orientación tal y como se muestra.Introduzca -5 mm en el campo Desfase vertical.
- Introduzca -0,00 mm en el campo Desfase horizontal.
- Introduzca 0,00 grad en el campo Ángulo.
- Pulse Aplicar.
- Siga este procedimiento para añadir otra abrazadera en el otro lado. Cambie el valor del ángulo a 180,00 grados y pulse el comando Hacer simetría de miembro de estructura.
- Pulse Cancelar cuando haya terminado.
