Creación de iFeature

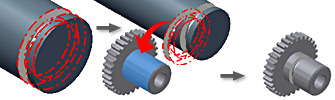

En la cinta de opciones, pulse ficha Administrar panel Crear Extraer iFeature . En el modelo o en el navegador, seleccione una o más operaciones que desee extraer. Guarde el elemento de diseño iFeature con un nombre exclusivo. Mostrar cómo se crea una iFeature

Cambio de nombre de un elemento de diseño iFeature

1. En el cuadro de diálogo Extraer iFeature, pulse con el botón derecho en el nivel superior del árbol de operaciones.
2. En la casilla de edición, escriba un nombre nuevo para la operación.

El nuevo nombre aparecerá en el navegador cuando inserte el elemento de diseño iFeature, pero no cambiará su nombre de archivo guardado. Para facilitar el uso de elementos de diseño iFeature, asigne nombres similares al archivo iFeature (.ide) y al elemento de diseño iFeature.

Nota: No utilice espacios ni ningún otro carácter especial en el nombre de la operación. Se incluye en el nombre del parámetro y se puede utilizar en ecuaciones a la hora de insertar la iFeature.

Adición o eliminación de parámetros del elemento de diseño iFeature

1. Pulse para expandir una operación y, a continuación, pulse con el botón derecho del ratón para añadir o eliminar todos sus parámetros de la tabla Parámetros de tamaño.
2. Pulse con el botón derecho en los parámetros de forma individual para añadirlos a la tabla Parámetros de tamaño o eliminarlos de ésta.

Modificación de los valores de la tabla Parámetros de tamaño

1. Pulse en la fila cuyos valores desee cambiar.
2. Pulse en la casilla Nombre para especificar un nombre descriptivo para el parámetro.
3. Pulse en la casilla Valor para anular el parámetro por defecto (dentro de las condiciones especificadas en la casilla Límite).
4. Pulse en la casilla Límite y, a continuación, en la flecha desplegable para ver las condiciones de la opción Valor. Opte por una de las posibilidades siguientes:
   • Ninguno (sin restricciones)
   • Lista (restringir las entradas a los valores preseleccionados)
   • Rango (definir los valores mínimo, máximo y por defecto)
5. Pulse la casilla Mensaje para especificar una instrucción que se muestre en el cuadro de diálogo cuando se inserte el elemento de diseño iFeature.

Trabajo con geometrías de posición

Añada o elimine geometría de la lista Posición de geometría:

• En el árbol Operaciones seleccionadas, pulse con el botón derecho en la geometría y seleccione Añadir geometría.
• En la lista Posición de geometría, pulse con el botón derecho del ratón en la geometría que desee eliminar y seleccione Eliminar geometría.

Renombre la geometría de posición:

1. Pulse en la casilla Nombre para especificar un nombre descriptivo que identifique la posición de geometría.
2. Pulse en la casilla Mensaje para especificar una descripción que se muestra en el cuadro de diálogo al insertar la posición de geometría.

Combinación de geometrías de posición

1. Pulse con el botón derecho del ratón en la geometría de la lista Posición de geometría o del árbol Operaciones seleccionadas.
2. Seleccione Combinar geometría.
3. Seleccione otro elemento de la lista que desee combinar con el primero.

Creación de geometrías de posición independientes

1. Pulse con el botón derecho en la geometría compartida de la lista Posición de geometría o del árbol Operaciones seleccionadas.
2. Seleccione Independizar.
