La restricción de simetría obliga a las líneas o curvas seleccionadas a estar simétricamente restringidas a partir de una línea seleccionada. Los segmentos restringidos a la geometría seleccionada también cambian de orientación cuando se aplica la restricción.
- En la cinta de opciones, pulse
ficha Boceto
panel Restringir
Simétrica

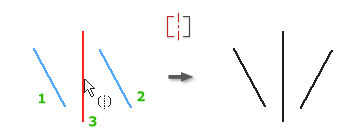

. - Seleccione el primer punto o la primera curva.
- Seleccione el segundo punto o la segunda curva.
- Designe la línea de simetría.
- Siga insertando restricciones simétricas o lleve a cabo una de las acciones siguientes para salir:
- Pulse con el botón derecho del ratón y seleccione Terminar.
- Pulse Esc.
- Seleccione otro comando.
Mostrar cómo se crea una restricción simétrica
Nota:
- si suprime la línea de simetría, las restricciones simétricas también se suprimen.
- Las líneas y los arcos seleccionados se restringen a partir de una línea para crear una forma simétrica. Toda la geometría restringida a las formas seleccionadas también cambia de posición cuando se aplica la restricción.
- La línea de simetría puede ser de cualquier tipo. Debe conservarse en el boceto o, de lo contrario, las restricciones simétricas asociadas se suprimirán.
