Utilice Uniforme (G2) para crear una condición de curvatura continua (G2) entre una spline y otra curva como, por ejemplo, una línea, un arco o una spline. La restricción de suavizado está disponible en un boceto 2D o 3D o en un boceto del dibujo.
- En la cinta de opciones, pulse
ficha Boceto
panel Restringir
Uniforme (G2)

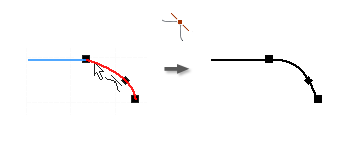

. - Pulse la spline y la curva asociada al punto final de la spline para añadir la restricción de suavizado. La curvatura de la spline se ajusta según sea necesario para crear una condición G2.
- Siga insertando restricciones de suavizado (G2) o lleve a cabo una de las acciones siguientes para salir:
- Pulse con el botón derecho del ratón y seleccione Terminar.
- Pulse Esc.
- Seleccione otro comando.
Mostrar cómo se crea una restricción de curvatura continua
