Crear una abertura de ventilación con la parrilla

En la siguiente sección, se crea una abertura de ventilación denominada parrilla.

1. En la carpeta Cuerpos sólidos, asegúrese de que la visibilidad del sólido inferior y del sólido repujado esté desactivada. Haga visible el sólido superior grande.
   Nota: Si se desactiva la visibilidad de los cuerpos, Inventor no los incluye en una operación.

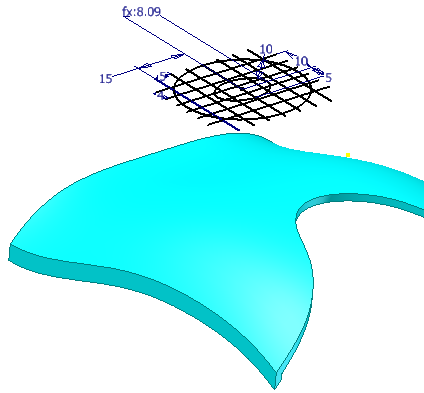

2. Active la visibilidad del boceto de parrilla en el navegador.

3. En la ficha Modelo 3D, panel Pieza de plástico, pulse el comando Parrilla.

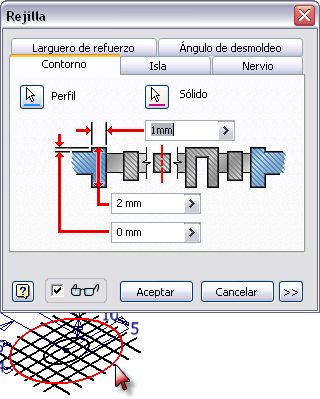

4. En el boceto de parrilla, seleccione la elipse exterior grande para satisfacer la selección del perfil en la ficha Contorno. Acepte los parámetros por defecto de tamaño.

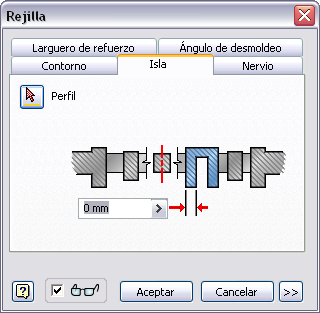

5. Seleccione la ficha Isla y, a continuación, seleccione la elipse central pequeña para satisfacer la selección del perfil. Acepte el valor por defecto de 0 mm.

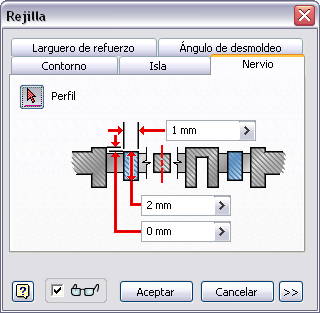

6. Seleccione la ficha Nervio y, a continuación, seleccione el resto de la geometría de línea para satisfacer la selección del nervio. Acepte los valores por defecto de tamaño.

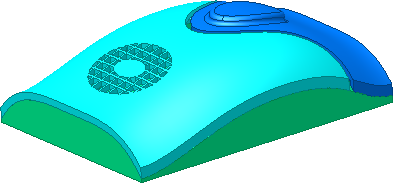

7. Pulse Aceptar para crear la parrilla.

8. Active la visibilidad de todos los cuerpos.
9. Guarde el archivo.

Enhorabuena, ha finalizado el aprendizaje Spline y superficies.
