En la siguiente sección, se crea la operación de repujado.
- Active la visibilidad del boceto de repujado en el navegador.
- Desactive la visibilidad del sólido inferior y del sólido superior grande. Nota: Desactive la visibilidad de los sólidos que no participan para permitir que Inventor elija el cuerpo sobre el que operar de forma automática.
-

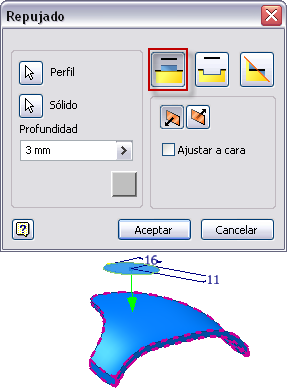

Inicie el comando Repujado. - Defina el comando Profundidad en 3 mm.
- Seleccione la opción Repujado desde cara.

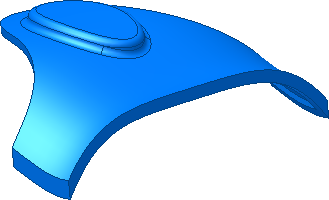

- Pulse Aceptar para crear la operación de repujado.
-

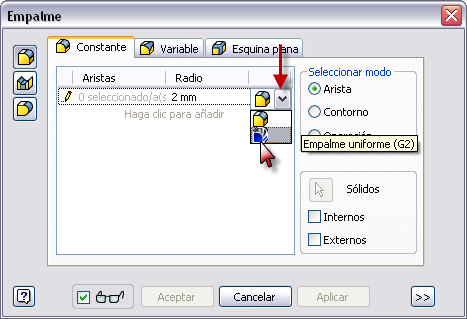

Inicie el comando Empalme. - En el cuadro de diálogo Empalme, escriba 2 mm para el valor de Radio.
- Seleccione la lista desplegable y defina el tipo de empalme en Uniforme (G2).
Pulse el icono de lápiz para cambiar a un modo de selección.
- Designe los bordes superior e inferior de la operación de repujado y, a continuación, pulse Aceptar para crear los empalmes.
- Guarde el archivo.
