Los patrones de sombreado se utilizan en las vistas en sección y para rellenar los perfiles en bocetos. La mayoría de las normas especifica el uso de un solo patrón de sombreado y el ángulo del patrón se modifica automáticamente en determinadas piezas en vistas seccionadas de modelos. Algunas empresas utilizan diferentes patrones de sombreado para materiales diferentes para poder diferenciarlos mejor. En este ejercicio, aprenderá a asignar patrones de sombreado a materiales, importar un patrón de sombreado personalizado y anular el aspecto de un patrón de sombreado.

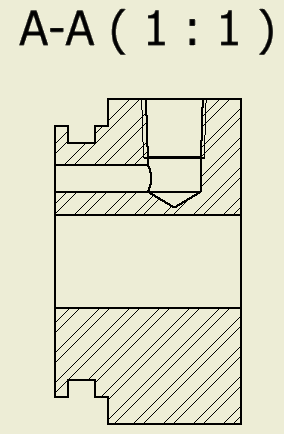

- Amplíe la vista A-A. Como se trata de una vista de una sola pieza, todos los perfiles tienen el mismo patrón de sombreado.
- En la ficha Administrar, haga clic en el panel Estilos y normas
Editor de estilos. - Expanda el nodo Norma y seleccione Modified Standard (ISO).
- Abra la ficha Val. p. def. patrón sombr. mat.
El patrón de sombreado por defecto está establecido en ANSI 31 y no hay materiales.
- En Importar materiales, haga clic en Desde biblioteca. Todos los materiales se importan desde la biblioteca de materiales y se asignan al patrón de sombreado por defecto. Nota: Si no se muestran materiales, compruebe que la biblioteca de materiales esté disponible.
- Desplácese hacia abajo para Acero, suave y pulse el patrón de sombreado. A continuación, expanda la lista Patrón de sombreado. La lista incluye ANSI 31, varios patrones de sombreado ISO y la opción Otros.
- Pulse Otros... para cerrar el cuadro de diálogo Seleccione el patrón de sombreado. Seleccione la casilla Ofrecido de ANSI 32 y haga clic en Aceptar.
El patrón de sombreado ANSI 32 está ahora disponible en el dibujo.
- Para definir el patrón de sombreado ANSI 32 como el valor por defecto para el material Acero, suave, seleccione ANSI 32 en la lista Patrón de sombreado. Pulse Guardar y, a continuación, pulse Terminar.
Después de asignar patrones de sombreado para materiales, las vistas seccionadas utilizan los patrones automáticamente. Para las vistas existentes, debe actualizar los patrones de sombreado manualmente.
- Para actualizar el patrón de sombreado en la vista seccionada, haga clic con el botón derecho del ratón en el patrón y seleccione Patrón Por material.

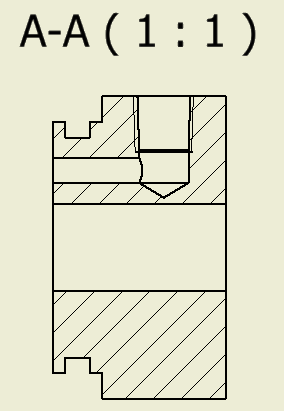

La vista seccionada se actualiza para utilizar el patrón de sombreado ANSI 32, tal como se muestra en la siguiente imagen.
El espaciado del patrón de sombreado está demasiado cerca de esta sección transversal.
- Pulse el patrón con el botón derecho y seleccione Editar…
Cambie el valor de Escala a 2 y pulse Aceptar.

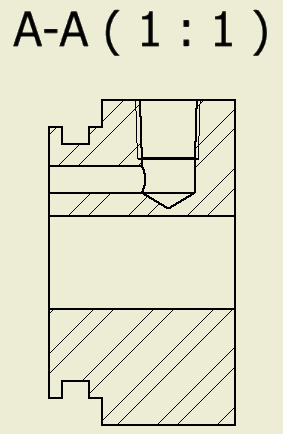

El patrón de sombrado se actualiza, como se muestra en la imagen siguiente.
-
