Creación de bloques de boceto

Creación de bloques de boceto

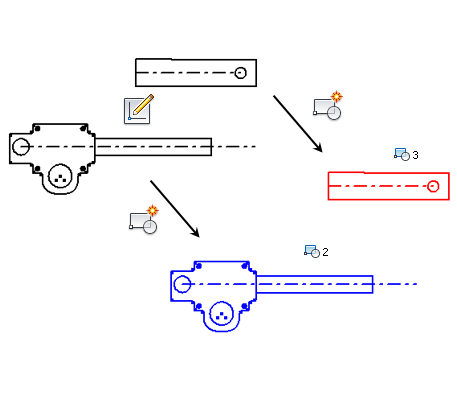

1. Si fuera necesario, cree geometría de boceto para incluirla en el bloque de boceto.
2. Pulse la ficha Boceto panel Esbozo Crear bloque , o bien haga clic con el botón derecho en la carpeta Bloques en el navegador y seleccione Crear bloque.
3. Seleccione geometría para incluirla en el bloque. Utilice el método de selección individual o de selección en toda la ventana.
4. Opcional. Opte por cualquiera de las posibilidades siguientes:
   • Defina el nombre del bloque.
   • Elija el punto de inserción.
   • Defina la descripción del bloque.
5. Pulse:
   • Aplicar para crear el bloque y mantener abierto el cuadro de diálogo para seguir creando bloques.
   • Aceptar para crear el bloque y cerrar el cuadro de diálogo.
   • Cancelar para cerrar el cuadro de diálogo.

Creación de bloques de boceto con una geometría previamente seleccionada

1. Si fuera necesario, cree geometría de boceto para incluirla en el bloque de boceto.
2. Seleccione geometría para incluirla en el bloque. Utilice el método de selección individual o de selección en toda la ventana.
3. Pulse la ficha Boceto panel Esbozo Crear bloque , o bien, en el navegador, haga clic con el botón derecho en la carpeta Bloques y seleccione Crear bloque.
4. Opcional. Opte por cualquiera de las posibilidades siguientes:
   • Utilice Selecciones de geometría para añadir geometría adicional o modificar la selección.
   • Defina el nombre del bloque.
   • Elija el punto de inserción.
   • Defina la descripción del bloque.
5. Pulse:
   • Aplicar para crear el bloque y mantener abierto el cuadro de diálogo para seguir creando bloques.
   • Aceptar para crear el bloque y cerrar el cuadro de diálogo.
   • Cancelar para cerrar el cuadro de diálogo sin crear el bloque.
