En la siguiente sección, se crea una superficie de desfase para utilizar como herramienta de recorte.
-

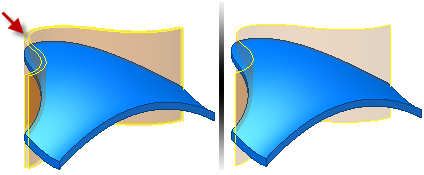

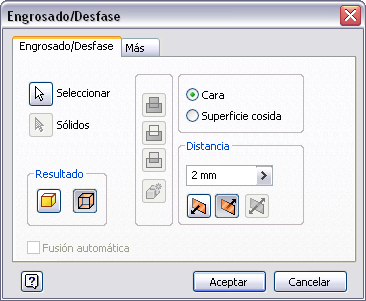

En la ficha Modelo 3D, panel Superficie, inicie el comando Engrosado/Desfase. - En el cuadro de diálogo, establezca la Salida en Superficie y designe la superficie extruida para satisfacer la selección. Establezca la dirección de la nueva superficie hacia el interior del cuerpo. Establezca Distancia en 2 mm. Pulse Aceptar para crear la superficie.
- Desactive la visibilidad de la superficie extruida.
-

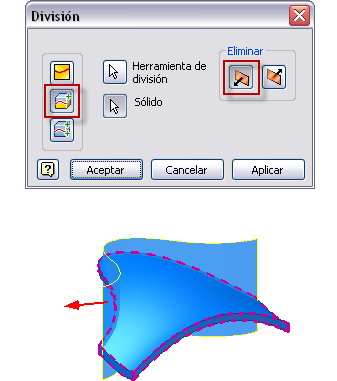

Inicie el comando Dividir. - Seleccione la opción Recortar sólido; seleccione la superficie como Herramienta de división . Asegúrese de que el lado que se debe eliminar apunte hacia fuera del material. Nota: Gire el modelo para comprobar que el lado que se debe eliminar apunte hacia fuera del sólido. También puede seleccionar la segunda dirección de eliminación y no la que se indica en la imagen siguiente. Es aceptable siempre que la salida sea correcta.
- Elija Aceptar para eliminar el material.
- Desactive la visibilidad de la superficie.

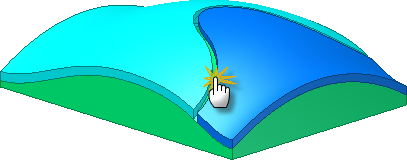

- Active la visibilidad de todos los cuerpos sólidos. Fíjese en la separación de 2 mm entre los cuerpos.
- Guarde el archivo.
De este modo se completa la spline y la parte del aprendizaje relativa a superficies. Para completar la pieza, puede continuar con el aprendizaje.
