El comando Engrosado/Desfase añade o elimina grosor en las piezas y crea superficies de desfase a partir de caras de piezas u otras superficies . Cuando selecciona Resultado, determina si la operación es un sólido, una superficie o un cuerpo sólido nuevo. Si selecciona Superficie, el resultado es una superficie de desfase. Si selecciona Sólido, el resultado es una operación de engrosado. Si selecciona Nuevo sólido, el resultado es un cuerpo nuevo en una pieza con varios cuerpos. Cada tipo de operación se muestra en el explorador con un icono propio.

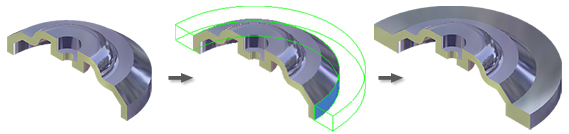

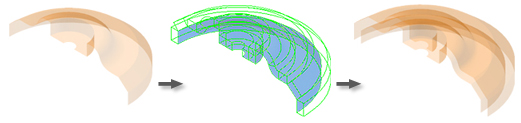

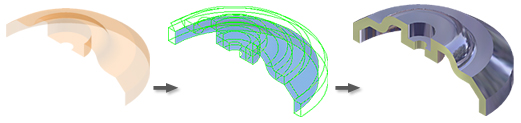

Las imágenes siguientes muestran varias soluciones de engrosado o desfase.
La opción Engrosado añade o elimina material del modelo y, por tanto, modifica las propiedades másicas. Cuando añade grosor a la superficie, el modelo se convierte en una pieza.
Por defecto, Autodesk Inventor LT proporciona una operación de desfase exacto. Si no existe dicha solución, se intenta llevar a cabo una aproximación.
¿Pueden seleccionarse caras y superficies de forma conjunta?
No.
Las caras engrosadas y las superficies de desfase no se pueden crear en una operación. Las operaciones de engrosado y las operaciones de desfase tienen sus propios iconos en el explorador.
¿Puedo editar una operación de desfase y convertirla en una operación de engrosado?
No. No es posible usar Editar operación para convertir una operación de superficie de desfase en una operación de engrosado o viceversa. El tipo de operación viene determinado por el tipo de resultado seleccionado. El desfase es una operación de superficie, mientras que engrosado es una operación de pieza. Cada tipo de operación crea un icono propio en el explorador.
Sin embargo, es posible engrosar una superficie de desfase. Esta operación inserta un icono de engrosado bajo el icono de superficie de desfase en el explorador.
¿Qué superficies se pueden desfasar?
Las superficies creadas en Autodesk Inventor LT y las superficies importadas se pueden utilizar para un desfase. Las superficies importadas deben subirse al nivel del entorno de piezas. No es posible engrosarlas o desfasarlas en el entorno de construcción .
Las superficies deben ser contiguas para que se puedan desfasar a la vez. El resultado del desfase es una copia de la geometría seleccionada (por ejemplo, una cara, empalme, cara contigua, etc.).
Sólo es posible crear superficies verticales desde el contorno interno de la cara de una superficie cosida .
Cuando importe superficies complejas, puede practicar con los formatos de archivo. Por ejemplo, los archivos IGES y SAT son formatos que se utilizan comúnmente cuando se convierten los modelos que se reciben de los proveedores.
¿En qué se diferencian las soluciones precisas y las aproximadas?
En una solución precisa, cada punto de la superficie original tiene un punto correspondiente en la superficie de desfase. La distancia entre ambos puntos coincide con la distancia especificada. Una solución aproximada permite que Autodesk Inventor LT se separe de la distancia especificada para encontrar una solución aceptable.
Puede controlar los casos en los que se produce la desviación, así como la precisión de la aproximación. No olvide que cuanto más precisa sea la aproximación más tiempo se tardará en calcularla. Las soluciones aproximadas se ofrecen únicamente cuando no existe una solución precisa y cuando la solución aproximada es factible. Si las soluciones aproximadas no le resultan aceptables, puede desactivar esta opción.
Cada vez que se utiliza la aproximación, la tolerancia de la desviación si incluye en un informe.
