Pulse el comando Coser. - Haga clic en la opción de selección de cuerpo y, a continuación, seleccione el soporte en la ventana gráfica.
- No cambie el valor por defecto (0.0004 pulg) para la opción Rellenar separaciones menores que.

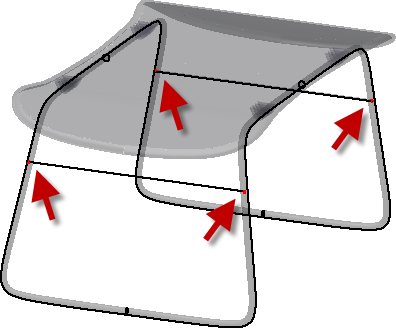

Haga clic en Buscar aristas restantes y aristas sueltas. Observe que las aristas sueltas se resaltan en todas las ubicaciones en las que el travesaño interseca el soporte.
- Pulse Cancelar.
Amplíe uno de los extremos del travesaño. Observe que penetra en el lado. Las caras intersecantes evitan que el soporte se convierta en un sólido hasta que los travesaños se recortan hasta la intersección con los lados.
En la cinta de opciones, haga clic en Intersecar las caras. - Defina la opción de selección en el cuadro de diálogo en Cara y el método en Recortar.
- Haga clic en el travesaño más cercano como primera selección.
- Haga clic en un lado cerca del travesaño. El travesaño se recorta cuando se realiza la segunda selección y el cuadro de diálogo permanece abierto.
Nota: Inventor usa la ubicación designada como el "lado que desea mantener". Si se recorta el lado incorrecto, deshaga la operación y seleccione una ubicación diferente en la cara o cuerpo. - Repita la operación y recorte las otras tres intersecciones.
- Pulse Terminar para terminar.
- Pulse el comando Coser.
- Defina la opción Seleccionar en Cuerpo y, a continuación, haga clic en el soporte.
- Haga clic en Buscar aristas restantes y aristas sueltas. No se muestran ningún hueco ni arista abierta.
- Haga clic en Aceptar para coser el soporte y formar un sólido. Un sólido en buen estado aparece en el navegador.
- Haga clic con el botón derecho en el sólido en el navegador y desactive la visibilidad.
Nota: Puede controlar la visibilidad del modelo sólido en el entorno de reparación haciendo clic con el botón derecho en el cuerpo en el navegador. Después de salir del entorno de reparación, la visibilidad de un cuerpo sólido se controla en la carpeta Cuerpos sólidos en la parte superior del navegador.
