En la siguiente sección, se crea un perfil de spline y una superficie para otra herramienta de división.
- Inicie un boceto nuevo en la parte inferior de la pieza.
- Oriente la vista como se muestra en la imagen siguiente con el extremo ancho de la pieza a la derecha.

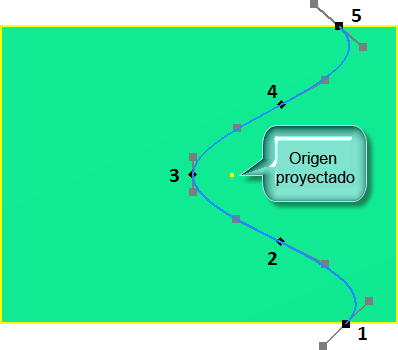

- Cree una spline con cinco puntos de ajuste como se muestra en la imagen siguiente. Pulse dos veces el último punto para crear la spline. No sucede nada si los controladores de la spline no coinciden con la imagen.
-
Inserte una restricción vertical entre los puntos de ajuste siguientes: - 1 y 5
- 2 y 4
-
Inserte una restricción horizontal entre el punto de ajuste 3 y el punto de origen proyectado.
- Active todos los controladores lineales en la spline con uno de los métodos siguientes:
- Pulse el botón derecho y seleccione Activar controlador en el menú contextual.
- Pulse y arrastre a cualquier parte en un controlador.
-
Con el botón derecho, pulse el punto de ajuste medio y habilite Curvatura. - Inserte una restricción vertical en el controlador en el punto medio y los dos puntos finales.
- Inserte una cota sin unidades de 1 en cada controlador lineal.
- Inserte una cota radial de 12 mm en el controlador de curvatura en el punto de ajuste medio. No hay ningún problema si la spline difiere ligeramente de la imagen siguiente.
- Añada una cota angular 34 grados entre los controladores lineales y las aristas de la pieza como se muestra en la imagen siguiente.
- Acote los puntos de ajuste como se muestra en la imagen siguiente.
-
Termine el boceto. -

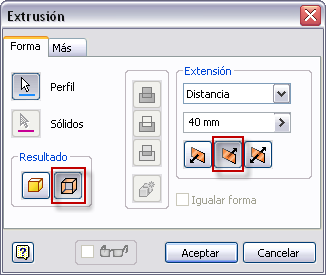

Inicie el comando Extrusión. Defina la salida en Superficie y seleccione la spline para satisfacer la selección de Perfil. Establezca Distancia en 40 mm. Invierta la dirección de la extrusión de modo que el perfil interseque los cuerpos existentes. Pulse Aceptar para crear la superficie.
- Guarde el archivo.
