Dividir la pieza en dos cuerpos sólidos

Ahora el interior de la pieza es hueco. En la sección siguiente de este ejercicio, se utiliza un flujo de trabajo descendente para dividir la pieza en varios cuerpos sólidos.

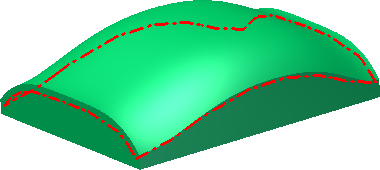

1. En el panel Superficie, seleccione el comando Engrosado/Desfase.
2. En la ventana gráfica, seleccione la parte superior de la pieza para satisfacer la selección.
3. En el cuadro de diálogo, seleccione Superficie para la salida. Especifique una distancia de 3 mm. Utilice la flecha de cambio de dirección para desfasar el perfil hacia el interior de la pieza.

4. Seleccione Aceptar para crear la superficie de desfase y finalizar el comando.
5. Resalte la nueva superficie en el navegador para ver.

6. En el panel Superficie, pulse la flecha desplegable para mostrar todos los comandos disponibles.

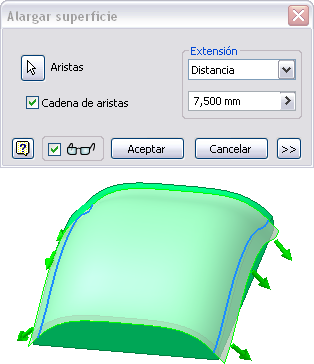

7. En el menú desplegable, seleccione el comando Alargar.

8. Seleccione los dos bordes exteriores de la superficie de desfase para satisfacer la selección de aristas. Especifique un valor de desfase de 7,5 mm. Pulse Aceptar para finalizar el comando.

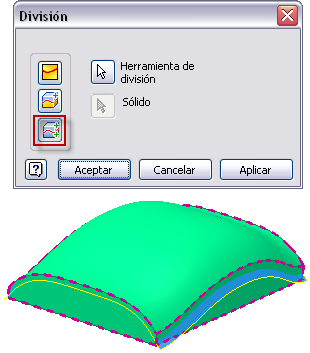

9. En el panel Modificar, pulse el comando Dividir.
10. En el cuadro de diálogo, elija la opción Dividir sólido.
11. Seleccione la superficie de desfase como herramienta de división.

12. Pulse Aceptar para dividir la pieza en dos cuerpos sólidos y finalizar el comando.
13. En el navegador, desactive la visibilidad de la superficie de desfase. Dado que las aristas alargadas dependen de la superficie de desfase, la superficie de origen controla la visibilidad de la operación.
14. Expanda la carpeta Cuerpos sólidos en el navegador. En el archivo hay ahora dos cuerpos sólidos. Puede controlar la visibilidad y el color de cada cuerpo por separado.

15. Guarde el archivo.
