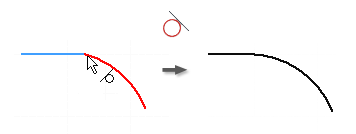

La restricción de tangencia hace que las curvas, incluidos los extremos de una spline, sean tangentes a otras curvas. Una curva puede ser tangente a otra aunque físicamente no compartan un punto.
- En la cinta de opciones, pulse
ficha Boceto
panel Restringir
De tangencia
. - Seleccione la primera curva.
En bocetos 3D, la primera curva que se seleccione debe ser una spline. Las selecciones subsiguientes pueden incluir cualquier geometría del boceto 3D, como una arista del modelo, que comparte un punto final con la spline.
- Seleccione la segunda curva.
- Siga insertando restricciones de tangencia o lleve a cabo una de las acciones siguientes para salir:
- Pulse con el botón derecho del ratón y seleccione Terminar.
- Pulse Esc.
- Seleccione otro comando.
Mostrar cómo se crea una restricción de tangencia
Nota: Una curva puede tener múltiples restricciones de tangencia.
