Alargamiento o contracción de sólidos base

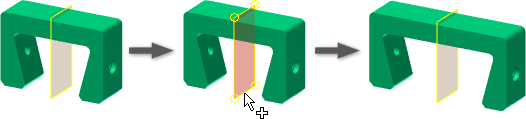

Utilice Alargar o contraer un cuerpo en el entorno de sólidos para extender o contraer un sólido base simétricamente respecto a una cara plana o un plano de trabajo .

Para empezar, abra un sólido base (un archivo específico no nativo de CAD, o bien un archivo SAT o STEP).

1. En el navegador, pulse el sólido base con el botón derecho del ratón y seleccione Editar sólido. Como alternativa, pulse dos veces en la entrada del navegador de sólidos base para editarla.
2. En la cinta de opciones, pulse la ficha Editar sólido base panel Modificar Alargar/contraer cuerpo .

Nota: Si es necesario, coloque un plano de trabajo en el punto donde desee alargar o contraer el sólido base .
3. Pulse el botón Plano y seleccione el plano de trabajo o la cara plana.
4. Pulse Alargar o Contraer.
5. Especifique la distancia que desea alargar o contraer el sólido o pulse la flecha abajo para mostrar los últimos valores utilizados y seleccione uno de ellos.

   Si lo desea, puede expresar la distancia en forma de ecuación.

6. Haga clic en Actualizar o en Terminar sólido base para cerrar el entorno de sólidos.

Nota: Si lo prefiere, puede seleccionar una cara plana como plano de sección.
