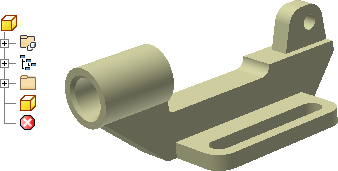

Los sólidos base son modelos importados creados en otros sistemas CAD. Los sólidos base se abren en Autodesk Inventor LT como una operación base de tamaño fijo (la primera de un archivo). A diferencia de los modelos de Autodesk Inventor LT, no se puede tener acceso a bocetos u operaciones utilizados para crear un sólido base.
En qué se diferencia un entorno de sólidos base de un entorno de piezas
- Pulse dos veces en el icono del sólido base del navegador.
- Haga clic con el botón derecho en el icono del sólido base y seleccione Editar sólido en el menú contextual.
Cuando se edita un sólido en el entorno de sólidos base, las modificaciones no son paramétricas y no añaden operaciones. Las operaciones de trabajo se pueden añadir como geometría constructiva. Haga clic en Finalizar para cerrar el entorno de sólidos base.
Tareas que se realizan en el entorno de sólidos
- Situar las operaciones de trabajo.
- Alargar o contraer un sólido base sobre un plano de trabajo o una cara plana.
- Desplazar caras.
- Desfasar una cara para cambiar el grosor.
Cuando actualice el sólido base para incorporar cambios, las operaciones añadidas en el entorno de piezas cambiarán de posición.
Tareas no disponibles en el entorno de sólidos
Los siguientes elementos no se pueden añadir, modificar ni suprimir en el entorno de sólidos:
- Cotas
- Restricciones
- Bocetos
- Operaciones, salvo operaciones de trabajo
