Esta restricción fija los puntos y las curvas en una posición relativa al sistema de coordenadas del boceto. Si desplaza o gira el sistema de coordenadas del boceto, las curvas o los puntos fijos se desplazarán con él.
- En la cinta de opciones, pulse
ficha Boceto
panel Restringir
Fija
. - Seleccione una curva, un centro, un punto medio o un punto.
- Si lo desea, continúe seleccionando curvas o puntos que desee fijar.
- Siga insertando restricciones fijas o lleve a cabo una de las acciones siguientes para salir:
- Pulse con el botón derecho del ratón y seleccione Terminar.
- Pulse Esc.
- Seleccione otro comando.

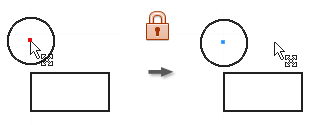

Mostrar cómo se crea una restricción fija
Este tipo de restricción fija puntos relativos al sistema de coordenadas del boceto de la siguiente forma:
- El ángulo y la posición de las líneas son fijos, pero los puntos finales se pueden desplazar para alargar o acortar la línea.
- Los círculos y arcos tienen centros y radios fijos.
- Los puntos finales de líneas y arcos se pueden desplazar a lo largo de la extensión del radio o longitud.
- Los puntos finales o medios fijos permiten el giro de líneas o arcos alrededor de los puntos.
- La posición, el tamaño y la orientación de un círculo o una elipse son fijos.
