A continuación, va a crear la arista redondeada en el exterior de la cubierta. Va a hacer referencia a cotas existentes para determinar el radio del redondeo, tal como ya lo ha hecho para crear la extrusión base.
- En el navegador de modelo, pulse el símbolo de expandir/contraer que aparece junto a Extrusión1.
- Pulse con el botón derecho Boceto1 para acceder a un menú de comandos que se aplican al elemento seleccionado y elija Visibilidad.

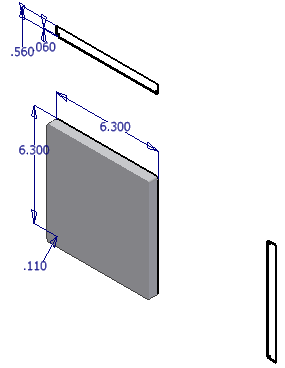

- Seleccione Zoom todo en la barra de herramientas de navegación. Zoom todo también se encuentra en el panel de navegación de la ficha Vista. El boceto importado estará visible y listo para que se haga referencia a él en la ventana gráfica.
- En la cinta de opciones, pulse la ficha Modelo 3D
panel Modificar Empalme
. También puede hacer clic con el botón derecho y seleccionar Empalme desde el menú de comandos frecuentes. - Seleccione el contorno de arista de la parte delantera de la cubierta (la arista opuesta a la cara con el boceto).

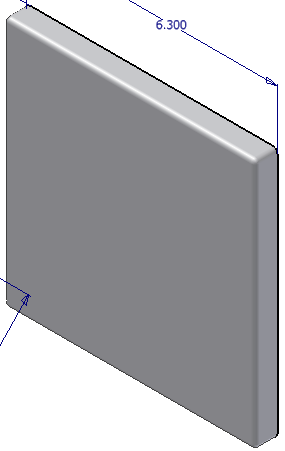

Seleccione las vistas preliminares del redondeo en la ventana gráfica.

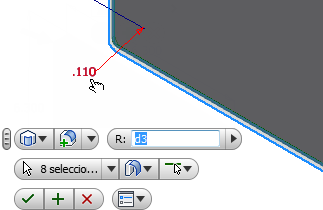

- Resalte el valor de Radio por defecto en el cuadro de entrada de valor de la visualización de lienzo o en el cuadro de diálogo Empalme. Seleccione el valor de cota 0,110 situado en la esquina inferior izquierda de la vista frontal de la geometría de boceto.
- Haga clic en el botón Aceptar de color verde para crear el redondeo y salir del comando.
