- Pulse E en el teclado para activar el comando Extrusión o, como alternativa, haga clic con el botón derecho y seleccione Extrusión en el menú de comandos frecuentes.
La vista "frontal" del archivo DWG insertado incluye geometría que representa el exterior de la cubierta y el grosor del material que compone los laterales. Para crear esta pieza, debe seleccionar las dos regiones que se muestran en la vista frontal dentro del rectángulo de 6,30" x 6,30".
Observe que debe pulsar dentro de ambos contornos de boceto. Pulse para reproducir la animación que muestra la selección necesaria.
- En el cuadro de entrada de valor de la visualización en lienzo o en el campo Extensión del cuadro de diálogo Extrusión, resalte el valor de 1 pulgada.
- Seleccione el valor de cota 0,560 (toda la profundidad de la cubierta) en la vista "superior" de la geometría insertada.
- El programa reemplaza la distancia de extrusión por defecto de 1 pulgada por la cota existente, representada por el parámetro denominado d5.

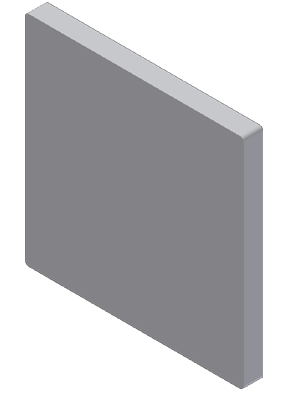

- Haga clic en el botón Aceptar verde para crear la operación base que se convertirá en la cubierta del panel eléctrico y salir del comando.
- Pulse F6 para situar la pieza en la vista inicial.
