Inclusión de geometrías en bocetos 3D

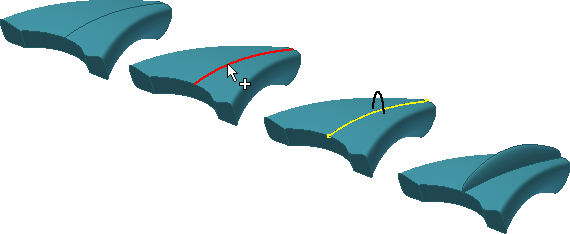

En la cinta de opciones, pulse ficha Boceto 3D panel Dibujar Incluir geometría para realizar copias asociativas de las aristas de modelo existentes, la geometría del boceto 2D y los datos de la representación alámbrica importados en un boceto 3D.

Puede conectar la nueva geometría de boceto 3D con los puntos finales de la geometría incluida.

1. En la cinta de opciones, pulse ficha Boceto 3D panel Dibujar Incluir geometría .
2. Pulse las aristas de modelo, la geometría 2D o los datos de representación alámbrica que desee copiar en el boceto 3D.
3. Cuando haya terminado, pulse el botón derecho del ratón y seleccione Terminar.

Si se edita la geometría 2D, los segmentos incluidos en el boceto 3D se actualizan. La geometría incluida permanece en un boceto 3D incluso si la geometría 2D original se suprime.

Se puede romper el vínculo entre la geometría incluida y la geometría padre. Pulse con el botón derecho la geometría incluida y seleccione Romper vínculo. Una vez anulado el vínculo, la geometría de referencia permanece en el boceto 3D y deja de estar asociada con la geometría padre.

Nota: Cree la geometría 2D necesaria antes de crear el boceto 3D. Para incluir la geometría 2D después de haber creado el boceto 3D, siga uno de los siguientes procedimientos:

• Edite el boceto 2D y añada la geometría.
• Cree un boceto 2D y, a continuación, arrástrelo a una posición por encima del boceto 3D en el navegador.
