La restricción perpendicular hace que las líneas, las curvas o los ejes de elipse seleccionados se coloquen formando un ángulo de 90 grados.
- En la cinta de opciones, pulse
ficha Boceto
panel Restringir
Restricción perpendicular
. - Seleccione la primera línea, curva o el primer eje de elipse.
- Seleccione la segunda línea, curva o el segundo eje de elipse.
- Siga insertando restricciones perpendiculares o lleve a cabo una de las acciones siguientes para salir:
- Pulse con el botón derecho del ratón y seleccione Terminar.
- Pulse Esc.
- Seleccione otro comando.

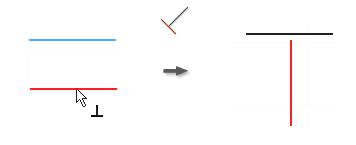

Mostrar cómo se crea una restricción perpendicular
Mostrar cómo se crean líneas perpendiculares
Nota: Para añadir una restricción perpendicular a una spline, la restricción debe aplicarse de punto final a punto final entre la spline y la otra curva.
