Creación de un agujero concéntrico

Es posible crear agujeros sin un boceto preexistente. En la siguiente sección, se describen algunos métodos alternativos de inserción de agujeros.

1. Inicie el comando Agujero.
2. En el menú desplegable Posición, seleccione Concéntrico.

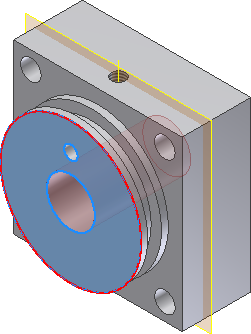

3. Se activa la opción de selección Plano. Elija la cara frontal de la forma cilíndrica para definir el plano.
4. Se activa la opción de selección Referencia concéntrica. Elija una arista del cilindro para colocar el agujero en el centro de la cara circular.

5. Defina el diámetro en 14 mm.
6. Defina la opción Terminación como Pasante.

7. Pulse Aceptar para crear el agujero pasante.
8. En la cinta de opciones, pulse ficha Vista panel Visibilidad Visibilidad del objeto y, a continuación, desactive la casilla de verificación Todas las operaciones de trabajo en el menú desplegable para cambiar las visualizaciones de Plano de trabajo y Eje de trabajo al estado Des.
9. Guarde el archivo.
