En esta sección, se describe el comando de eje de trabajo. Usaremos el eje de trabajo y un plano de trabajo para simplificar la creación de dos agujeros intersecantes.
-
Inicie el comando Agujero. La opción de posición Desde boceto está activa.

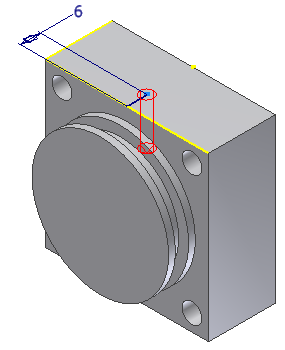

- Seleccione el extremo más alejado de la línea de 6 mm para situar en él el centro del agujero. Establezca la profundidad del agujero en 14 mm.
- Defina el tipo de agujero como roscado. Cambie el tipo de rosca a Perfil M métrico ANSI. Establezca el tamaño en 5 y la designación en M5 x 0.8.
- Pulse Aceptar para finalizar el comando y crear el agujero roscado.
-
En la cinta de opciones, haga clic en la flecha hacia abajo de la
ficha Modelo 3D
panel Operaciones de trabajo
Eje
para visualizar las opciones del eje de trabajo.
A continuación, seleccione A través del centro de arista circular o elíptica en el menú desplegable Eje. Mueva el cursor sobre el agujero roscado y pulse para insertar el Eje de trabajo cuando aparezca la vista preliminar del eje. -
En la cinta de opciones, haga clic en la flecha hacia abajo de la la ficha Modelo 3D panel Operaciones de trabajo Plano para visualizar las opciones del plano de trabajo.

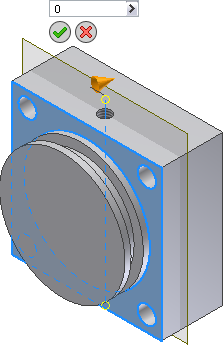

Seleccione Ángulo en plano alrededor de arista en el menú desplegable Plano. Designe la cara frontal de la pieza y el eje de trabajo tal y como se muestra. En el cuadro de entrada de valores, cambie el valor de Ángulo a 0 y, a continuación, designe la marca de verificación verde para crear el plano de trabajo.
- Inicie un nuevo boceto en la cara frontal de la forma de la revolución.

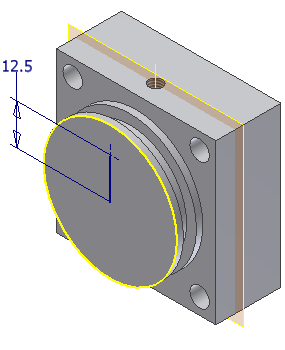

- Cree una línea vertical en el centro. Añada una cota de 12,5 mm a la línea.
-
Pulse la ficha Boceto grupo Dibujar Punto . Inserte un centro en el extremo de la línea vertical para permitir que el comando Agujero detecte y use el centro como ubicación para el agujero. Termine el boceto.
- Inicie el comando Agujero. Se selecciona el centro.

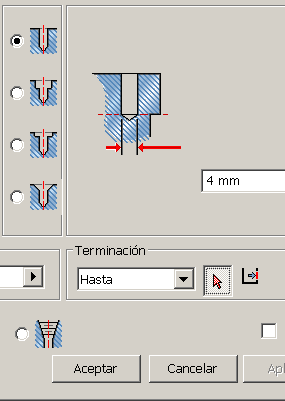

- Establezca el diámetro del agujero en 4 mm. En el cuadro desplegable Terminación, seleccione Hasta y, a continuación, designe el plano de trabajo que pasa a través del agujero roscado como ubicación para la terminación.
- Pulse Aceptar para finalizar el comando y crear el agujero. Si edita el boceto que define la posición del agujero roscado, el plano de trabajo y el agujero de 4 mm que termina en el plano cambiarán de posición.

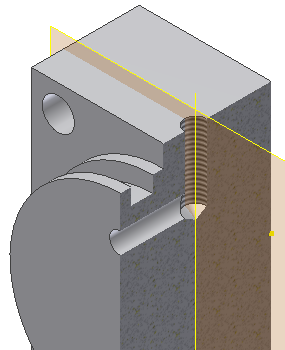

Consejo: La imagen del corte se ha creado mediante el inicio de un boceto en el plano YZ de origen y la posterior selección de Plano de corte en el menú contextual. No es necesaria para este ejercicio.
