El entorno de boceto 3D solo está disponible en los archivos de pieza (.ipt).
Uso de los entornos de boceto 2D y 3D para crear operaciones 3D
Cree geometría en cualquier punto del espacio 3D mediante un boceto 3D. Un boceto 3D no utiliza un plano de boceto. En comparación, un boceto 2D se crea en un único plano como, por ejemplo, XY.
Utilice un boceto 2D para crear geometría plana de operaciones, tales como las de extrusión y revolución, y para crear secciones transversales 2D de solevaciones y barridos 3D.

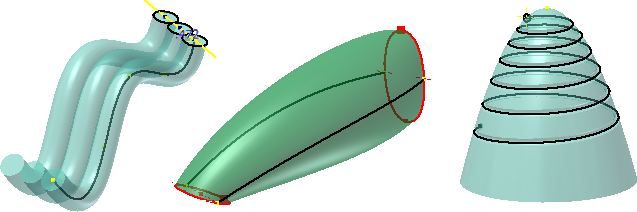

Utilice un boceto 3D para crear rutas de cables, tubos, barridos y solevaciones. También puede utilizar un boceto 3D para crear aristas de superficie.
Consejos para trabajar con bocetos 3D
- Considere la posibilidad de insertar puntos de trabajo o puntos de boceto para ubicar los puntos designados del boceto 3D.
- Cree la sección transversal 2D en un boceto 2D y, a continuación, cree el eje o la trayectoria de barrido en un boceto 3D.
- Haga clic en cualquier lugar del espacio 3D para insertar un punto.
- Haga clic en cualquier lugar del espacio 3D para insertar un segmento de línea o de spline.
- Haga clic con el botón derecho del ratón en un punto y utilice la opción Desplazar/Girar 3D para colocar la geometría de boceto.
- Utilice una restricción de coincidencia para asociar puntos finales de curva 3D.
- Desactive la visibilidad de las cotas o de los bocetos para aumentar la claridad.
- Utilice el comando Construcción para convertir la geometría de referencia en geometría de construcción.
