Crear boceto 3D

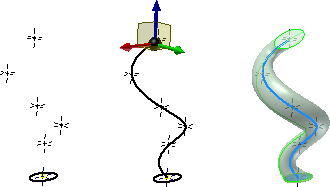

En la ficha Modelo 3D, panel Boceto, pulse Crear boceto 3D para crear un boceto que utilice las coordenadas XYZ. Puede utilizar los comandos de la ficha Boceto 3D para crear operaciones 3D como trayectorias de barrido, raíles de solevación de unidad y aristas de superficie.
- En la cinta de opciones, pulse la ficha Modelo 3D
panel Boceto Crear boceto 3D . - Si es necesario, pulse con el botón derecho los planos de trabajo de origen, los ejes y el centro de origen en el navegador para activar la visibilidad.
- Si es necesario, utilice Incluir geometría para copiar la geometría de los bocetos 2D en el boceto 3D.
- Utilice los comandos de boceto 3D para crear geometrías y restricciones cuando sea necesario.
- Utilice Cota para añadir cotas a la geometría de boceto 3D y a los puntos de trabajo.
- Utilice los comandos Restringir para añadir restricciones a la geometría de boceto 3D.
- Pulse Volver para terminar el boceto.
Nota: No puede restringir ni acotar la geometría fija o de referencia. Una de las curvas seleccionadas debe permanecer sin restricciones.
Edición de un boceto 3D
La geometría 2D copiada en el boceto 3D con el comando Incluir geometría se debe editar en su boceto 2D original. Los cambios realizados en bocetos 2D se aplican al boceto 3D y se reflejan en barridos 3D utilizando la geometría del boceto.
- Pulse con el botón derecho del ratón el icono del boceto 3D en el navegador y seleccione Editar boceto 3D.
- En el boceto 3D, realice una o varias de las siguientes acciones:
- Pulse dos veces la cota de un pliegue e introduzca un nuevo radio de plegado en el cuadro Editar cota.
- Pulse con el botón derecho del ratón un pliegue o una cota de pliegue y seleccione Suprimir. Utilice el comando Pliegue para ajustar el radio de plegado y añadir un nuevo pliegue.
- Utilice Cota para añadir cotas.
- Utilice los comandos de restricción para restringir la geometría.
- Pulse con el botón derecho del ratón la geometría de boceto 3D y seleccione Suprimir.
- Utilice los comandos Dibujar para crear geometrías nuevas.
Nota: Si suprime un pliegue o si el radio es demasiado grande para ajustar los segmentos de línea, se restaura el vértice (de la línea 3D).
