Crea una operación de superficie de contorno generando una superficie plana o 3D dentro del contorno especificado.
|
Acceso: |
Cinta de opciones:
ficha Construcción
panel Superficie
Superficie de contorno
|
|
Contorno |
Especifica el contorno de la superficie. Seleccione una cadena de aristas tangentes y continuas para especificar una región cerrada. Cuando la selección del contorno represente una región cerrada, podrá seleccionar el siguiente contorno. |
|
Condición |
Muestra el nombre de la arista seleccionada y el número de aristas del conjunto de selección. También especifica la condición de la arista que debe aplicarse a cada una de las que conforman la superficie de contorno. Pulse la flecha para seleccionar una condición de arista. Nota: Dado que las aristas continuas deben compartir la misma condición de arista, todas las aristas de superficie seleccionadas que sean tangentes o continuas con respecto al artículo anterior se fusionan.
|

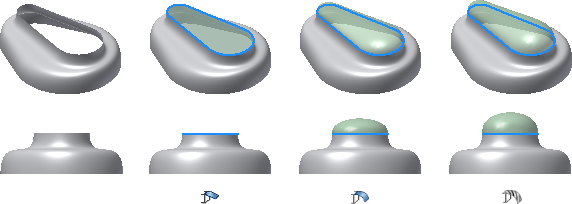

Contacto (G0)
Tangente (G1)
Uniforme (G2) La arista seleccionada en la imagen siguiente constituye un ejemplo de geometría que no admite otras condiciones de contorno.
