Uso de Guardar como para crear una pieza

Ahora, convertiremos la pieza en dos piezas únicas.

Hay varias formas de crear una pieza a partir del modelo existente. Se describen a continuación dos métodos comunes:

• Usar Guardar como para crear una pieza que contenga todas las operaciones en un estado editable.
• Crear una iPart vinculada a tabla y desactivar o activar las operaciones únicas.

Antes de crear una nueva pieza única, crearemos el boceto para situar el agujero roscado en ambas piezas.

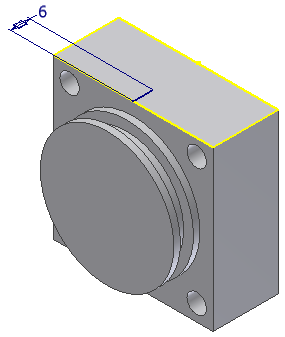

1. Seleccione un nuevo boceto en la cara superior, como se muestra en la siguiente imagen.
   Consejo: Use ViewCube para ir a la vista Superior.

2. Cree y acote una línea a 6 mm del punto medio de la arista frontal. Asegúrese de que es perpendicular a la arista frontal o paralela a una arista lateral.
3. Termine el boceto.
4. Guarde el archivo.
5. Pulse Guardar comoGuardar como y asigne a la nueva pieza el nombre End Cap Front
6. En este punto, está trabajando en el nuevo archivo y el archivo de origen, End Cap Back, se ha cerrado.

Ahora estamos preparados para añadir las operaciones únicas a End Cap Front.
