Creación de curvas helicoidales (boceto 3D)

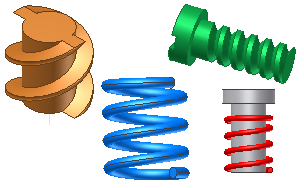

Pulse ficha Boceto 3D panel Dibujar Curva helicoidal para crear una operación helicoidal. Utilice esta operación para crear muelles espirales y roscas. Utilice el comando Curva helicoidal para crear una curva helicoidal que se pueda unir a otras entidades de boceto y servir como camino de barrido complejo.

Nota: El comando Curva helicoidal es similar al de la operación Bobina. El comando Bobina requiere un perfil de boceto 2D cerrado y un eje para crear una operación. El comando Curva helicoidal crea un boceto 3D. Utilice una curva helicoidal con un perfil de boceto 2D y el comando Barrido para crear una operación.

Creación de una curva helicoidal de paso revoluciones

1. En la cinta de opciones, pulse la ficha Modelo 3D panel Boceto Crear boceto 3D .
2. En la cinta de opciones, pulse ficha Boceto 3D panel Dibujar Curva helicoidal .
3. Seleccione Paso y revoluciones como tipo de creación.
4. Escriba parámetros para los campos Diámetro, Paso, Revolución e Inclinación.
5. Pulse en la ventana gráfica para definir el punto de inicio.
6. Pulse en la ventana gráfica para definir el punto final.

Creación de una curva helicoidal de revoluciones y altura o de paso y altura

1. En la cinta de opciones, pulse la ficha Modelo 3D panel Boceto Crear boceto 3D .
2. En la cinta de opciones, pulse ficha Boceto 3D panel Dibujar Curva helicoidal .
3. Seleccione Revoluciones y altura o Paso y altura como tipo de creación.
4. Escriba parámetros para los campos Diámetro, Paso, Revolución e Inclinación.
5. Pulse en la ventana gráfica para definir el punto de inicio.
6. Pulse en la ventana gráfica para definir el punto final.
