En la siguiente parte de este ejercicio, se crea el raíl o la "curva guía" para usar en la operación de solevación.
- Oriente la pieza de forma que el extremo estrecho quede orientado hacia usted, como se muestra en la imagen siguiente.
-
Inicie un boceto en el extremo estrecho de la pieza en la cara que se ha indicado. -
Inicie el comando Spline y haga el boceto de una spline del punto medio de la línea vertical proyectada a un punto por encima del punto medio de la pieza. Coloque el punto final en el punto medio de la línea vertical proyectada opuesta. Pulse dos veces el último punto para crear la spline. - Pulse Terminar en el menú contextual o pulse la tecla ESC para finalizar el comando Spline.
-
Coloque una restricción vertical entre el punto de ajuste medio y el punto medio de la línea proyectada. - Inserte una cota de 7 mm del punto medio de la arista superior al punto de ajuste medio.
- Elija Terminar en el menú contextual o pulse la tecla ESC para finalizar el comando Cota.
-

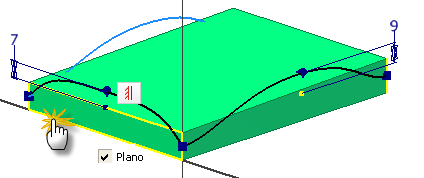

Con el botón derecho, pulse el punto de ajuste medio y seleccione Plano en el menú contextual. La sección central de la spline tiene ahora una curvatura cero. Aunque no es necesario para este ejercicio, se puede aplicar una cota sin unidades al controlador para alargar la longitud del segmento plano.
-
Termine el boceto. - Guarde el archivo.
