Puede cambiar el estilo del corte de la vista, la visualización, la separación, el número de símbolos, la posición y la cantidad de vista del componente consumida por el corte.

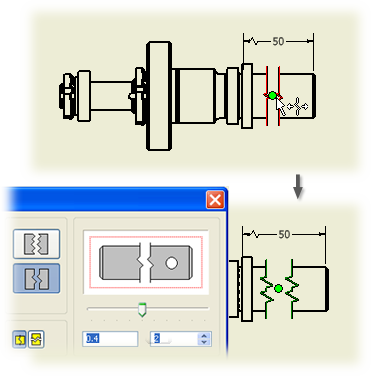

Edición del estilo de corte, la visualización, la separación y el número de un símbolo
- En la ventana gráfica, seleccione una línea de corte, pulse el botón derecho del ratón y, después, seleccione Editar corte.
- Cambie cualquiera de las opciones del cuadro de diálogo y pulse Aceptar.
Nota: No es posible editar la orientación del corte. Para cambiar la orientación del corte, elimine el corte y colóquelo de nuevo con la orientación nueva.
Edición de la posición y la cantidad de vista del componente consumida por el corte
- Seleccione una vista partida para resaltar las líneas de corte.
- Arrastre las líneas de corte para cambiar la posición del corte.
- Arrastre cualquiera de las líneas de corte para aumentar o reducir la cantidad de vista del componente consumida. Si desplaza una línea de corte a partir de la ubicación del corte de vista original, aumentará la cantidad de vista de componente consumida. Si desplaza una línea de corte hacia la ubicación del corte de vista original, descenderá la cantidad de vista de componente consumida.
Nota: Seleccione pares o conjuntos de cortes para desplazar cortes simultáneamente.
Edición de la posición de un corte de línea de cota
- Seleccione la línea de cota partida.
- Arrastre el manipulador de corte de línea de cota partida hasta la posición deseada.
Edición de la visibilidad de un corte de línea de cota
- Seleccione la línea de cota partida.
- Arrastre el corte de línea de cota para que el texto de la cota oculte el corte. También puede arrastrar al texto de la cota para cubrir el corte.
Editar la visibilidad de los símbolos de anotación ocultos por un corte de vista
Un símbolo de anotación que está asociado al área eliminada por un corte está oculto.
- Seleccione el corte de vista.
- Arrastre la posición de corte o reduzca la cantidad de corte consumido para mostrar el símbolo de anotación.
- Cambie la posición del símbolo de anotación.
