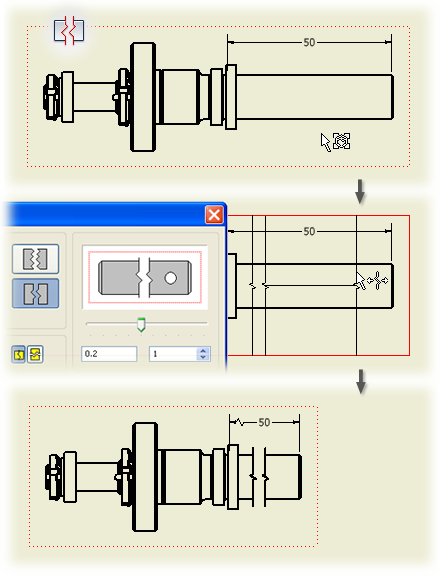

Puede partir una vista cuando la longitud de la vista del componente sea superior a la del dibujo y ajustar la escala de dicha vista al dibujo genere una vista del componente demasiado pequeña.
También puede partir la vista la vista del componente contiene amplias áreas de geometría sin ninguna particularidad. Por ejemplo, tal vez necesite crear anotaciones en ambos extremos de un eje, pero la zona central del eje no tiene operaciones. Los cortes de vista pueden usarse en cualquier punto del componente. Se pueden usar varios cortes en una única vista del dibujo.
Las líneas de cotas que pasan a través del corte de una vista, en el que ambos puntos residen fuera del área eliminada por el corte, se modifican con un símbolo de corte que coincide con las líneas de vista partida. Las cotas que pasan por un corte, en el que uno o ambos puntos residen en el área eliminada por el corte, no se muestran.
Las vistas también se pueden usar vistas con particiones para crear otras vistas. Por ejemplo, puede usar una vista proyectada partida para crear una vista seccionada partida.
Vistas que pueden partirse
Las vistas partidas se crean mediante la alteración de las vistas del dibujo establecidas.
- Vista de pieza
- Vista proyectada
- Vista isométrica
- Vista seccionada
- Vista de detalle
- Operación de segmentación
Herencia del corte
- Puede transmitir la operación de corte a la vista padre. Cuando cree una partición, seleccione la opción Transmitir a vista padre.
- Para la proyección ortogonal, la vista hija hereda por defecto los cortes si el sentido de la proyección de la vista es paralelo a las líneas de corte.
- La herencia del corte también se admite para vistas proyectadas isométricas hijas, pero los cortes no se heredan por defecto.
