Generar el sistema de canales

Cree una herramienta de dos placas y genere el sistema de alimentación para los modelos del molde de familia.

1. Haga clic en (ficha Geometría > panel Molde > Establecer plano de partición). Aparece el diálogo Establecer plano de partición y el modelo se orienta a una vista inferior.

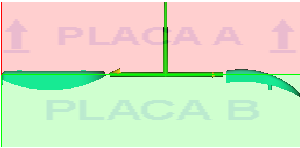

2. Escriba 28 mm en el cuadro Profundidad Z del plano y, a continuación, haga clic en Aplicar para mover el plano de partición, como se muestra a continuación.


3. Haga clic en Cerrar para salir del diálogo Establecer plano de partición. Para este tutorial utilizaremos las propiedades predeterminadas del molde.
4. Haga clic en (ficha Geometría > panel Molde > Tamaño del molde). Aparece el diálogo Propiedades del molde.
5. En la sección Espesor de la placa, establezca los siguientes valores:

   Placa A: 75 mm

   Placa B: 75 mm

6. Haga clic en Aceptar para aplicar los cambios y salid del diálogo Propiedades del molde.
7. Ahora que se ha establecido las propiedades del plano de partición y del molde, puede crear el sistema de canales para el molde. Haga clic en (ficha Geometría > panel Sistema de alimentación > Asistente para canales). Aparece el diálogo Asistente para sistema de canales.
8. En la sección Bebedero,
   1. Escriba -70 en el cuadro de texto X y 45 en el cuadro de texto Y para establecer la posición del bebedero.
   2. Haga clic en Examinar a la derecha del cuadro de texto Propiedades. Aparece el diálogo de definición del bebedero.
   3. Seleccionar

      Tipo de bebedero:	Frío
      Forma del bebedero:	Circular cónico
      Diámetro inicial (1):	3
      Diámetro final (2):	6

   4. Haga clic en Aceptar para aplicar los cambios y volver al diálogo Asistente para sistema de canales, o en Cerrar si no es necesario modificar las propiedades.
9. En la sección Canales,
   1. Haga clic en Examinar a la derecha del cuadro de texto Propiedades. Aparece el diálogo de definición de canales.
   2. Seleccionar

      Tipo de canal:	Frío
      Forma del canal:	Circular
      Diámetro (1):	5

   3. Haga clic en Aceptar para aplicar los cambios y volver al diálogo Asistente para sistema de canales, o en Cerrar si no es necesario modificar las propiedades.
10. En la sección Entradas,
    1. Haga clic en Examinar a la derecha del cuadro de texto Propiedades. Aparece el diálogo de definición de entrada.
    2. Seleccionar

       Tipo de entrada:	Frío
       Forma de la entrada:	Rectangular
       Anchura (1):	3
       Espesor (2):	1
       Orientación:	Horizontal por longitud
       Longitud horizontal:	4

    3. Haga clic en Aceptar para aplicar los cambios y volver al diálogo Asistente para sistema de canales, o en Cerrar si no es necesario modificar las propiedades.
11. En el diálogo Asistente para sistema de canales, seleccione Estrella en el menú desplegable Distribución.
12. Haga clic en Aceptar. Se ha creado el sistema de canales.



En la siguiente tarea probará el sistema de canales desarrollado.
