Crear un bebedero

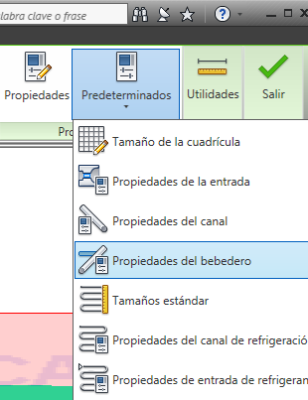

1. Haga clic en (ficha Geometría > panel Propiedades > Predeterminados) y seleccione Propiedades del bebedero en el menú desplegable.


2. Seleccione Frío en el menú desplegable Tipo de bebedero y Circular cónica en el menú desplegable Forma del bebedero.
3. Introduzca un Diámetro inicial (1) de 3 mm y un Diámetro final (2) de 5 mm y, a continuación, haga clic en Aceptar.
4. Haga clic en Tamaño de la cuadrícula desde el menú desplegable Predeterminados en el panel Propiedades de la ficha Geometría.
5. Establezca el Tamaño de la cuadrícula en 10 mm.
6. En la sección Origen, seleccione Centro de pieza en el menú desplegable Posición y, a continuación, haga clic en Aceptar.
7. Haga clic en (ficha Geometría > panel Sistema de alimentación > Bebedero) para abrir el diálogo Crear bebedero.


8. Asegúrese de que las casillas de verificación Mostrar cuadrícula y Ajustar a la cuadrícula estén seleccionadas en el cuadro Configuración de la cuadrícula.
9. Haga clic en un punto de la cuadrícula que esté en línea con el punto de inyección y, a continuación, haga clic en Aceptar para crear el bebedero.
