Crear el canal

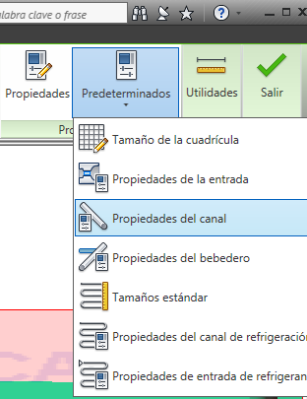

1. Haga clic en (ficha Geometría > panel Propiedades > Predeterminados) y seleccione Propiedades del canal en el menú desplegable para abrir el diálogo Propiedades del canal.


2. Seleccione Frío en el menú desplegable Tipo de canal y Circular en el menú desplegable Forma del canal.
3. Introduzca un Diámetro (1) de 4 mm y, a continuación, haga clic en Aceptar.
4. Haga clic en Tamaño de la cuadrícula desde el menú desplegable Predeterminados en el panel Propiedades de la ficha Geometría.
5. Establezca el Tamaño de la cuadrícula en 5 mm y haga clic en Aceptar. La rejilla no aparecerá en esta fase.
6. Haga clic en (ficha Ver > panel Visibilidad > Visibilidad de objetos) y elimine la selección de Cuadro delimitador.

   El cuadro delimitador se elimina del contorno del modelo, lo que facilita la creación del canal.
7. Haga clic en (ficha Geometría > panel Sistema de alimentación > Canal) para abrir el diálogo Crear canal.


8. Rote y haga zoom para ampliar el modelo de modo que la base del bebedero y el punto de inyección estén visibles.

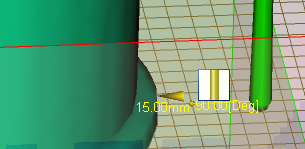

9. Con la herramienta Seleccionar (ficha Geometría > panel Selección), haga clic en la base del bebedero y arrastre el puntero fuera del bebedero, hacia el punto de inyección. Aparece una delgada línea amarilla que termina en una pequeña esfera amarilla. Esta esfera indica el final del canal. Dado que la opción Ajustar a la cuadrícula del diálogo Crear canal está seleccionada, la esfera saltará a la intersección más cercana de la cuadrícula.


10. Haga clic en la intersección de la cuadrícula que se ilustra.

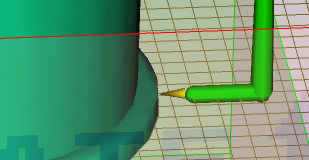

11. Haga clic con el botón secundario en el panel Gráficos y seleccione Finalizar creación de canal en el menú. Se ha creado el canal.
