Revisar los resultados de deformación

En esta tarea interpretará los resultados del indicador de deformación para determinar la magnitud relativa de la deformación.

1. Haga clic en Ver > Visibilidad > Visibilidad del objeto.

2. Haga clic en para desactivar todos los objetos excepto Cavidades.

3. Haga clic en Inicio > Resultados > Resultados.

4. Rote el modelo hasta alcanzar una rotación de aproximadamente 180 45 90 y hasta que ViewCube tenga un aspecto similar al de la imagen.

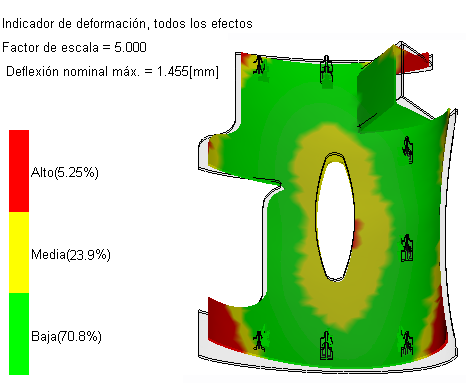

6. Haga clic en Indicador de deformación, Todos los efectos en la lista Tareas del estudio.

7. Haga clic en Resultados > Resultados > Propiedades del gráfico

8. Haga clic en la ficha Deflexión, defina el factor de escala en 5 y haga clic en Aceptar.

   Este resultado muestra la magnitud relativa de la deformación (cambio de forma fuera del plano) de las piezas. Las áreas verdes son menos del 80 % y las rojas son, como mínimo, el 120 % de la Deflexión nominal máx. indicada. El valor predeterminado de Deflexión nominal máx. es la mitad del espesor medio de la pared de la pieza. La deflexión se aumenta cinco veces para que se vea mejor.



9. Rote, encuadre y aplique zoom para examinar la deformación.

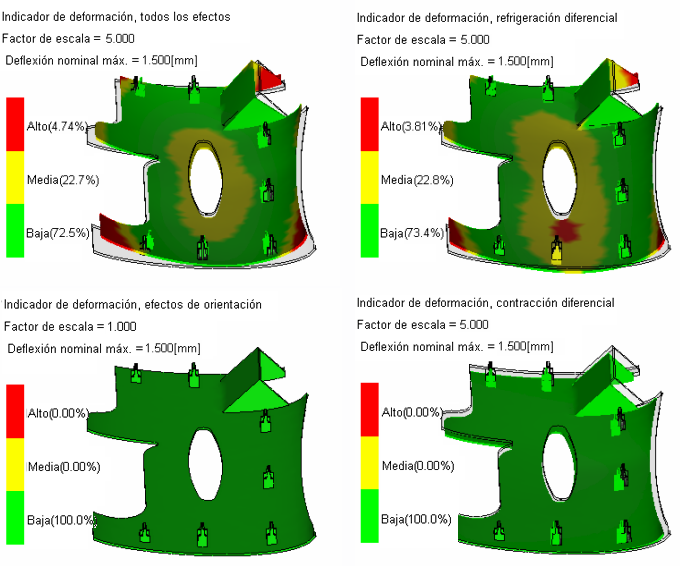

10. Haga que se muestre el resto de indicadores de deformación.

    Compárelos con el gráfico de todos los efectos. El gráfico que más se parezca al gráfico de todos los efectos será el que mayor efecto tenga sobre la deformación. En este caso, el de refrigeración diferencial es el más similar al gráfico de todos los efectos.
