Introducir parámetros del proceso

En esta tarea utilizará la entrada de la configuración del proceso y ejecutará el análisis.

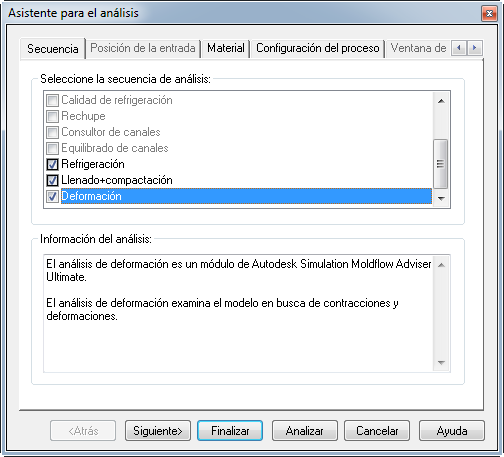

1. Haga clic en Inicio > Configuración del proceso de moldeado > Asistente para el análisis.

2. Desactive Llenado.

3. Active Refrigeración.

4. Active Llenado+compactación.

5. Active Deformación.

6. Haga clic en Siguiente.

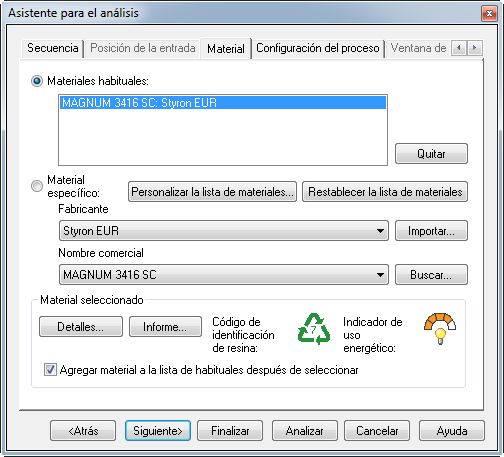

7. Asegúrese de que el material es Styron EUR, Magnum 3416 SC y, a continuación, haga clic en Siguiente.

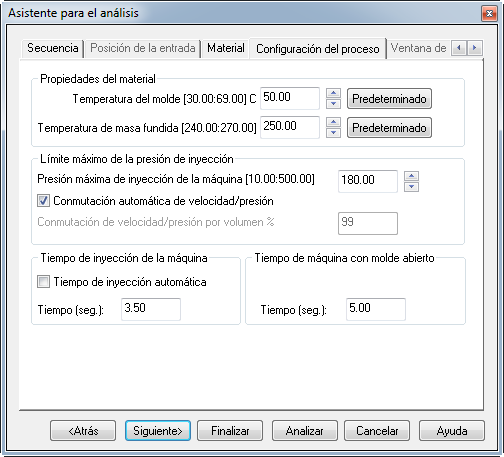

8. Asegúrese de que la temperatura del molde es 50 °C.

9. Asegúrese de que la temperatura de masa fundida es 250 °C.

10. Asegúrese de que el tiempo de inyección es 3.5 segundos.

11. Asegúrese de que el tiempo de apertura de molde es 5 segundos y, a continuación, haga clic en Siguiente.



12. Asegúrese de que el perfil de compactación es % presión al final del llenado.

13. Asegúrese de que el perfil es 0 - 80, 10 - 80.

14. Escriba 25 segundos como Tiempo de inyección + compactación + refrigeración.



15. Haga clic en Analizar.

16. Cuando el análisis haya terminado, haga clic en Resumen para cerrar el panel Resumen.
