Puede ver la imagen de perfecta definición de su prototipo digital exportando el modelo y resultados seleccionados en un archivo e importándolo en Autodesk Showcase.
Los productos Autodesk Simulation Moldflow se usan para predecir lo bien que se ajusta el diseño de un molde y dónde se pueden producir errores como rechupes. Para visualizar el aspecto de la pieza en la realidad y determinar si esos defectos son graves, el modelo de la pieza y los resultados seleccionados se pueden exportar como un archivo ASCII FBX (*.fbx), que se puede importar a Autodesk Showcase.

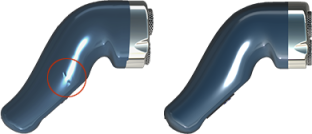

Imágenes de simulación digital con Showcase para predecir rechupes y continuar la optimización del diseño.
Hay varias formas de exportar un archivo para importarlos en Autodesk Showcase. Puede exportar
- Solo superficie de la pieza,
- Superficie de la pieza con deformaciones,
- Superficie de la pieza con rechupes,
- Superficie de la pieza con deformaciones y rechupes.
Nota: Solo se incluye una cavidad en un archivo exportado. Si tiene más de una cavidad, debe exportarlas por separado.
Esta función está disponible para los modelos Dual Domain y 3D.
