En esta tarea revisará los resultados del tiempo de llenado.
-

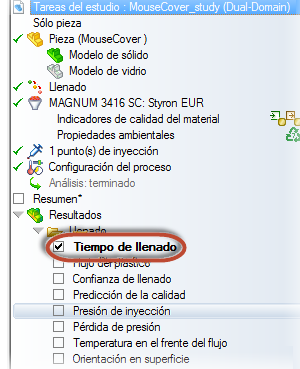

Haga clic en Tiempo de llenado en la lista Tareas del estudio.
-
Haga clic en .
-
Rote, encuadre y aplique zoom en el modelo según sea necesario para ver los resultados de tiempo de llenado.
-
Haga clic en para animar los resultados.
Pruebe las demás herramientas de animación para ver su función.
El patrón de llenado es unidireccional y está equilibrado. La posición de la entrada proporciona un patrón de llenado aceptable.
-
Haga clic en Presión de inyección en la lista Tareas del estudio.
La presión de inyección es superior a 70 MPa. Al analizar una pieza que no tiene ningún sistema de canales, la presión para llenar la pieza es mejor si es inferior al 50 % de la capacidad de la máquina. Si no sabe qué máquina específica se va a utilizar, puede asumir que la capacidad de presión de la máquina será de 140 MPa, que es un enfoque conservador.
