A diferencia de las cuadradas, las juntas biseladas no tienen reducción, con lo que permiten que la geometría cree una conexión a ras entre dos vigas.
| Nivel de detalle bajo (simbólico) | Nivel de detalle medio/alto (geometría física) |
|---|---|
 |
 |
Para crear una junta biselada, las dos vigas deben ser coplanares. Además, deben ser del mismo tipo de familia. Cualquier otra viga que comparta la junta se reducirá según corresponda.

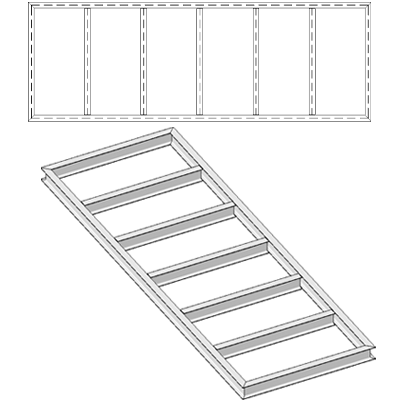

Las vigas de una unión coplanar comparten el mismo plano y tienen parámetros de rotación transversal sin ajustar.

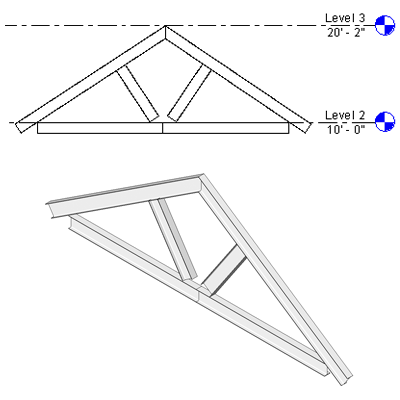

Las vigas que comparten el mismo plano vertical deben tener la misma rotación de sección transversal para tener una junta biselada. El plano vertical es un plano perpendicular al de trabajo. Se creará una junta biselada por defecto para las vigas que se crearon dentro del mismo plano vertical. Éste es el caso de las vigas de celosía.
A continuación se muestran otras consideraciones sobre las uniones de vigas.
- Las líneas ocultas de la familia de vigas no se recortan ni extienden a un plano de bisel.
- Los pinzamientos de forma de viga no participan en extensiones.
- El editor de uniones de viga/pilar no está disponible cuando una viga de hormigón participa en la unión de extremos.
- En las vistas de plano, el plano de corte corta las juntas biseladas haciendo uso de un nivel de detalle alto/medio. Esto continúa si se elimina la junta biselada.
