En este ejercicio, creará un suelo en la planta inferior utilizando el perímetro de los muros exteriores. A continuación, copiará el suelo en el nivel de entrada y modificará el contorno de suelo de este nivel. En los últimos pasos, enlazará los muros del nivel inferior con el suelo del nivel de entrada.
Objetivos
- Añadir un suelo mediante la elección de muros para crear el contorno.
- Copiar y pegar el suelo a otro nivel.
- Editar el contorno del suelo y utilizar las herramientas Alinear y Recortar para crear un boceto de bucle cerrado.
- Modificar la pendiente de la cubierta.
- Enlazar muros interiores al suelo.
Creación de un suelo en el nivel inferior
- Abra el proyecto GS_04_add_floor.rvt.
- En el Navegador de proyectos, en Planos del suelo, haga doble clic en 01 - Nivel inferior.
- Haga clic en la ficha Arquitectura
grupo Construir
(Suelo). - Haga clic en la ficha Modificar | Crear contorno de suelogrupo Dibujar

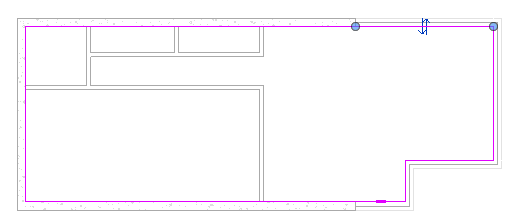

(Seleccionar muros). - Pulse la tecla TAB y haga clic para seleccionar la cadena de muros que formará el contorno.
- En el grupo Modo, haga clic en
(Finalizar modo de edición). - Haga clic en No cuando reciba la solicitud "¿Desea que los muros suban hasta este nivel del suelo para enlazar con su parte inferior?"
- Haga clic en No cuando reciba la solicitud "El suelo/la cubierta se solapa con los muros resaltados. ¿Desea unir la geometría y cortar el volumen solapado?"
- Haga clic en
(Modificar).
Copiar el suelo al nivel de entrada
- Haga clic en el borde del suelo para seleccionar el elemento y, en el grupo Portapapeles, haga clic en
(Copiar a portapapeles). Consejo: Para seleccionar el suelo, coloque el cursor cerca del borde del suelo, pulse la tecla TAB hasta que la barra de estado indique el suelo y haga clic. - En la barra de herramientas de acceso rápido, haga clic en
(Vista 3D). - Haga clic en la ficha Modificargrupo Portapapelesmenú desplegable Pegar
(Alineado con niveles seleccionados). - En el cuadro de diálogo Seleccionar niveles, seleccione 02 - Nivel de entrada y haga clic en Aceptar.
Se añade un nuevo suelo en el nivel de entrada.
Edición del suelo
- En el Navegador de proyectos, en Planos de planta, haga doble clic en 02 - Nivel de entrada.
- Con el suelo seleccionado, en el grupo Modo, haga clic en

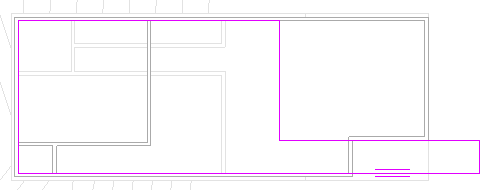

(Editar contorno). - Seleccione individualmente las líneas de boceto verticales que aparecen a la derecha. A continuación, arrástrelas para crear un contorno similar al que se muestra a continuación.
- En el grupo Modificar, haga clic en

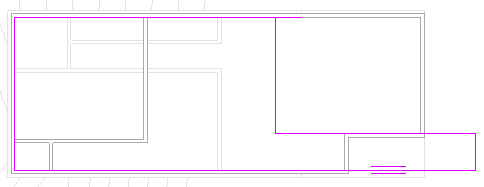

(Alinear). - Haga clic en la cara exterior del muro exterior y en la línea de boceto superior de la parte estrecha del suelo para alinear estos elementos, tal y como se indica.
- En el grupo Modificar, haga clic en

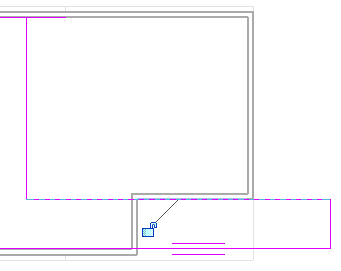

(Recortar/Extender a esquina). - Haga clic en las líneas de boceto en la esquina superior derecha para recortar el contorno de la esquina.
- Seleccione la línea horizontal más pequeña, a la derecha de la esquina superior, y pulse Suprimir.
- En el grupo Modo, haga clic en (Finalizar modo de edición).
- Haga clic en No para las dos solicitudes.
Enlace de los muros al suelo
- Haga clic para seleccionar los muros interiores que aparecen en el subyacente de 01 - Nivel inferior.
Para seleccionar varios elementos, mantenga pulsada la tecla Ctrl.
- En el grupo Modificar|Muros, haga clic en
(Enlazar parte superior/base). - Haga clic en el nuevo suelo para enlazar la parte superior de los muros del nivel inferior al suelo del nivel de entrada.

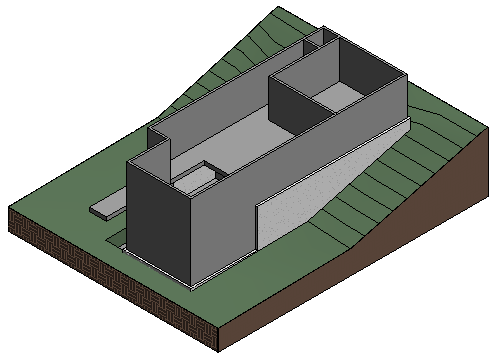

- En la barra de herramientas de acceso rápido, haga clic en (Vista 3D por defecto).
