En este ejercicio, creará una cubierta utilizando el perímetro de los muros exteriores. Puede especificar un valor de voladizo al crear la cubierta para que esta tenga un voladizo.
Objetivos
- Añadir una línea de cubierta de definición de pendiente.
- Añadir líneas de cubierta con un voladizo definido.
- Utilizar Recortar/Extender para completar el boceto.
- Enlazar los muros exteriores a la cubierta.
- Modificar la pendiente de la cubierta.
Dibujar la cubierta
Dibujar una línea de cubierta
Crear líneas de cubierta con un voladizo
Finalizar el boceto de la cubierta
- Abra el proyecto GSG_05_add_roof.rvt.
- Abra el plano de planta 03 - Cubierta.
- Haga clic en la ficha Arquitectura
menú desplegable Cubierta
(Cubierta por perímetro). - En el grupo Dibujar, haga clic en
(Línea). - En la barra de opciones, compruebe que Define pendiente esté seleccionada.
- Para dibujar el primer segmento de la cubierta, empiece en la parte inferior izquierda y trace el borde exterior del muro sur mediante la selección del punto final del muro izquierdo y la intersección de los muros sur y este.
- En el panel Dibujar, haga clic en
(Seleccionar muros). - En la barra de opciones, para Voladizo, escriba 3' y desactive la opción Define pendiente.

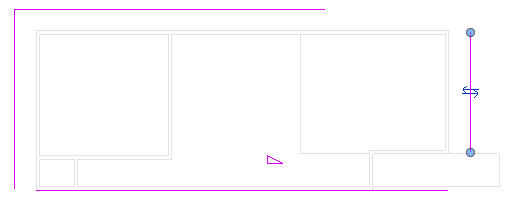

- En el área de dibujo, resalte el muro oeste; cuando aparezca una línea discontinua en el exterior del muro, haga clic para colocar la línea de cubierta. Repita la operación para los muros norte y este.
- En el grupo Modificar, haga clic en
(Recortar/Extender a esquina). - Seleccione la línea de cubierta derecha y, a continuación, la línea de cubierta sur. Repita la operación para las líneas de cubierta oeste y sur.
- En el grupo Modo, haga clic en
(Finalizar modo de edición). La cubierta resultante utiliza el valor por defecto y tiene una pendiente muy pronunciada, que podrá corregir en una fase posterior del ejercicio.
Enlazar los muros a la cubierta
- Pulse la tecla TAB y haga clic para seleccionar la cadena de muros (se seleccionarán todos los muros exteriores).
- Pulse Ctrl y seleccione cada muro interior que aparece en el subyacente del Nivel de entrada.
- Haga clic en la ficha Modificar | Murosgrupo Modificar muro
(Enlazar parte superior/base). - Haga clic para seleccionar la cubierta.
- En la barra de herramientas de acceso rápido, haga clic en

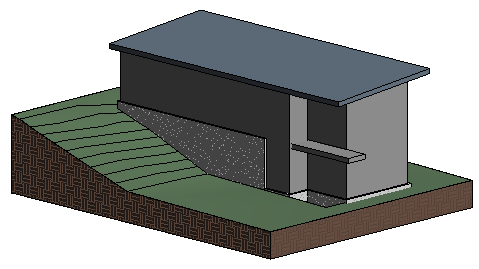

(Vista 3D por defecto). Observe que los muros se extienden hasta la cubierta.
Modificación de la pendiente de la cubierta
- Seleccione la cubierta.
- En la paleta Propiedades, en Cotas, para Pendiente, escriba 1"/12" y haga clic en Aplicar.
- Haga clic en el área de dibujo para anular la selección de la cubierta.
