Parte 11: adición de cotas

Categoría Usuarios nuevos Tiempo necesario 15 minutos Archivos de aprendizaje utilizados GSG_11_dimensions.rvt

En este ejercicio, añadirá cotas al modelo de construcción para acotar el perímetro del edificio principal y la ubicación del muro especial relacionado con esta construcción.

Objetivos

• Añadir cotas alineadas y angulares para indicar la ubicación del muro especial relacionado con el edificio.
• Acotar la anchura y longitud del edificio.
• Utilice la opción Huecos con una cota alineada para incluir automáticamente huecos de ventana al acotar el muro exterior.

Ver el vídeo

Adición de cotas

1. Abra el proyecto GSG_11_dimensions.rvt.
2. Compruebe que el plano de planta 01 - Nivel inferior esté abierto.
3. Haga clic en la ficha Anotargrupo Cota (Alineada).
4. En la barra de opciones, seleccione Caras de muro y para Seleccionar, elija Referencias individuales.

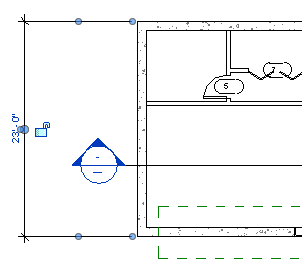

5. Acote la anchura del edificio:
   • Haga clic en la cara exterior del muro norte.
   • Haga clic en la cara exterior del muro sur.
   • Mueva el cursor hacia la izquierda del edificio y haga clic para colocar la cota.

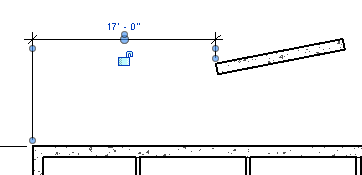

6. Acote la distancia entre el muro oeste y el muro especial:
   • Haga clic en la cara exterior del muro oeste.
   • Mueva el cursor sobre la esquina superior izquierda del muro especial, pulse TAB para resaltar el punto final y haga clic para seleccionarlo.
   • Mueva el cursor hacia arriba y haga clic para colocar la cota.

7. Acote la distancia entre el muro norte y el muro especial:
   • Haga clic en la cara exterior del muro norte.
   • Mueva el cursor sobre la esquina superior izquierda del muro especial, pulse TAB para resaltar el punto final y haga clic para seleccionarlo.
   • Mueva el cursor a la izquierda y haga clic para colocar la cota.

8. En el panel Cota, haga clic en (Angular).

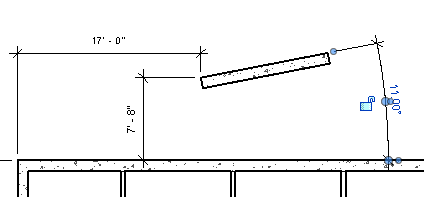

9. Añada una cota angular desde el muro norte hasta el muro especial:
   • Haga clic en la cara norte del muro especial.
   • Haga clic en la cara exterior del muro norte.
   • Mueva el cursor a la derecha y haga clic para colocar la cota.

10. En el panel Cota, haga clic en (Alineada).
11. En la Barra de opciones:
    • Para Seleccionar, elija Muros enteros.
    • Haga clic en Opciones.
    • En el cuadro de diálogo Opciones de cota automática, seleccione Huecos y haga clic en Aceptar.

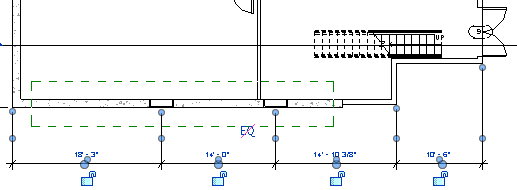

12. Acote los huecos de ventana y las intersecciones para el muro sur:
    • Haga clic en el muro exterior sur.
    • Haga clic en los dos muros sur adyacentes.
    • Mueva el cursor hacia abajo y haga clic para colocar la cota.

13. En la barra de opciones, para Seleccionar, elija Referencias individuales.

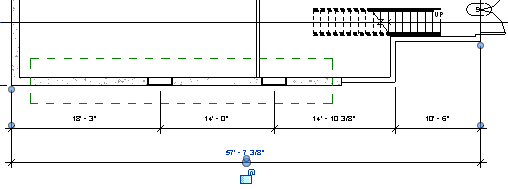

14. Acote la longitud del edificio.
    • Haga clic en la cara exterior del muro oeste.
    • Haga clic en la cara exterior del muro este, justo debajo de la puerta doble.
    • Mueva el cursor debajo de la cota anterior y haga clic para colocar la cota.
