En este ejercicio, añadirá anotaciones de texto a una vista de plano del modelo de construcción.
Objetivos
- Añadir anotaciones de texto al modelo de construcción.
- Modificar la ubicación y el formato del texto.
Adición de notas
- Abra el proyecto GSG_12_notes.rvt.
- Compruebe que el plano de planta 01 - Nivel inferior esté abierto.
- Haga clic en la ficha Anotar
grupo Texto
(Texto). - En el grupo Formato, haga clic en
(Dos segmentos). - Añada una nota al muro cortina este:
- Haga clic en el muro cortina este.
- Mueva el cursor hacia arriba y a la derecha, y haga clic para colocar el primer segmento.
- Mueva el cursor en horizontal hacia la derecha y coloque el segundo segmento.

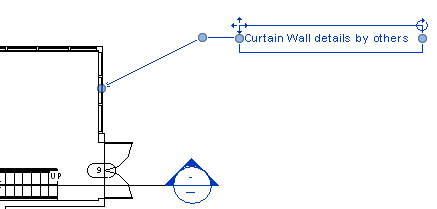

- Escriba el texto: Detalles de muro cortina proporcionados por otros usuarios y haga clic fuera del campo de texto.
- Con el mismo método, añada la siguiente nota al muro de retención norte y alinee esta nota con el texto para el muro cortina:
- Aplicar aislamiento contra la humedad a todos los muros de hormigón.
- Pulse dos veces la tecla Esc.

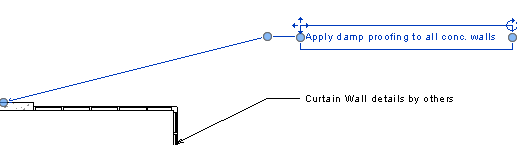

- Seleccione la nota del muro norte, arrastre el control derecho hacia la izquierda para modificar el tamaño del cuadro de la nota y ajuste el texto.
- Haga clic y arrastre el control de movimiento
para recolocar el texto y pulse Esc dos veces. - Seleccione la nota del muro cortina.
- En el panel Formato, haga clic en

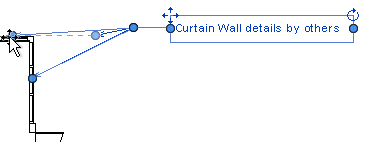

(Añadir directriz recta en lado izquierdo). - En el área de dibujo, haga clic en el punto final de la nueva directriz y arrástrelo para que señale al muro cortina norte.
