Vistas previas de tipos de familia

El cuadro de diálogo Propiedades de tipo muestra una ventana de vista previa en la que se ve una imagen del tipo de familia. Cuando establece los parámetros y cambia valores del tipo, la imagen en la ventana se actualiza en consonancia.

Para obtener una vista previa de un tipo de familia

  1. En el área de dibujo, seleccione un elemento del tipo requerido.
  2. En la paleta Propiedades, haga clic en (Editar tipo).

    Se abrirá el cuadro de diálogo Propiedades de tipo.

  3. Para ver (u ocultar) una vista previa del tipo de familia, haga clic en el botón Vista previa situado en la parte inferior del cuadro de diálogo.

    Al cambiar parámetros de tipo, la imagen de vista previa se actualiza para reflejar los cambios.

  4. Para controlar el aspecto de la imagen de vista previa, utilice uno de estos procedimientos:
    • En Vista, seleccione un nombre de vista para ver el aspecto que tendrá este tipo de elemento en otra vista.
    • Utilice las barras de desplazamiento para mover la imagen arriba, abajo, a la derecha o a la izquierda en la ventana de vista previa.
    • Utilice la herramienta de navegación SteeringWheels. Si va a obtener una vista previa de una vista 3D del elemento, también puede utilizar ViewCube. Consulte Navegación por las vistas.

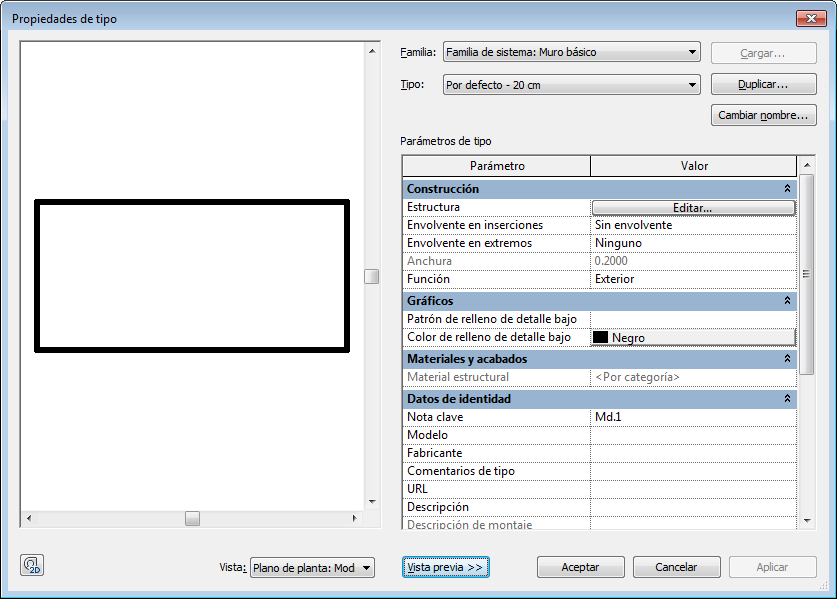

Éste es un ejemplo del cuadro de diálogo Propiedades de tipo de un tipo de muro, con el panel Vista previa mostrado.
