Losas de refuerzo

Puede agregar losas de refuerzo para reforzar un forjado estructural en ubicaciones de pilar. Esto se logra realizando el boceto de un segundo forjado estructural más pequeño.

  1. Abra una vista de plano con un forjado estructural sobre un pilar.
  2. En la cinta de opciones, haga clic en Forjado estructural.

      ¿Dónde está?

    • Ficha Estructuragrupo Estructuramenú desplegable Suelo Suelo: estructural
    • Ficha Arquitectogrupo Construirmenú desplegable Suelo Suelo: estructural

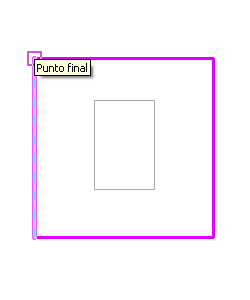

  3. Haga clic en la ficha Modificar | Crear contorno de suelogrupo DibujarLínea de contorno, y use las herramientas de boceto para crear el panel de pendiente (consulte GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931). El boceto debe formar un bucle cerrado o una condición de contorno.
  4. Haga clic en la ficha Modificar | Crear contorno de suelogrupo ModoFinalizar modo de edición.

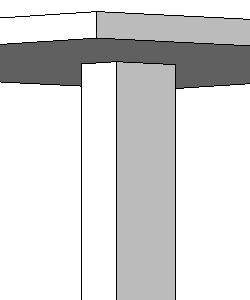

  5. Visualice la losa de refuerzo en una vista de alzado o en sección transversal.
  6. Seleccione la nueva losa de refuerzo.
  7. Haga clic con el botón derecho en la nueva losa de refuerzo y seleccione Propiedades.
  8. En la paleta Propiedades, ajuste los parámetros de restricción de la losa de refuerzo para situarlo en la elevación correcta en el modelo.
  9. Haga clic en Aplicar.
  10. Una la geometría de los elementos si es preciso. Consulte Unión de la geometría.
